Bomba de calor solar termodinámica de última generación, diseñada especialmente para la producción de agua caliente sanitaria. La solución ideal para su vivienda.
El modelo ECO está disponible en capacidades de 250 a 500 litros. Versiones con 1 o 2 paneles solares termodinámicos y acumuladores con o sin serpentín adicional, en Acero inoxidable 444 o Duplex 2205.
El sistema consta de una unidad interior, el acumulador de agua y una unidad exterior, el panel solar termodinámico.
Agua caliente hasta 55°C, las 24 horas del día, con la máxima eficiencia.
Bomba de calor solar probada según EN16147 con ausencia de radiación solar y, sin embargo, tiene uno de los coeficientes de rendimiento más altos del mercado (COP=3,9 para el modelo de 300 litros, aire a 14°C y calentamiento de agua desde los 10°C a los 54°C). Consiguiendo coeficientes de rendimiento superiores con la presencia de radiación solar.
El panel solar termodinámico, construido en aluminio anodizado, está sometido a los más rigurosos controles de calidad con alta resistencia al ambiente salino. Tiene una garantía anticorrosión de 10 años. Una unidad exterior con impacto urbano/arquitectónico casi nulo y presenta una gran versatilidad de instalación.
La unidad interior del equipo tiene un diseño moderno y minimalista, con un acabado exterior en polímero de alto impacto (resistente con aislamiento térmico y acústico). Dispone de conexiones frontales de fácil acceso. Controlar el equipo es sencillo e intuitivo.
La unidad interior del equipo tiene un depósito de acero inoxidable, así como un condensador exterior. Aislamiento de poliuretano inyectado de alta densidad con protección catódica. El bloque termodinámico está equipado con un compresor de última generación, que tiene uno de los consumos eléctricos más bajos del mercado.

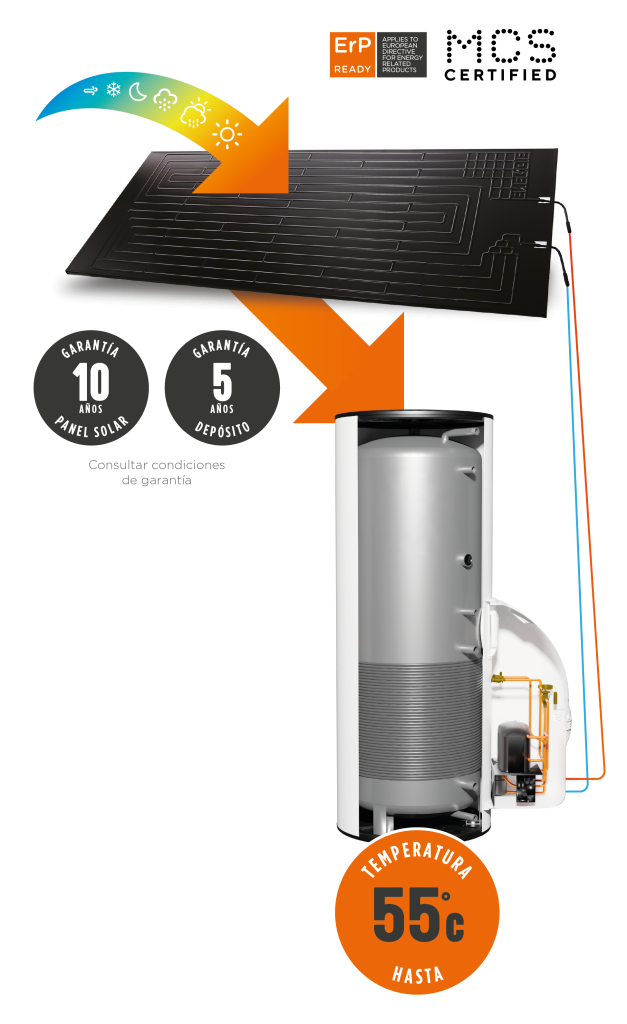

La tecnología solar termodinámica, mediante un esquema físico similar al de un sistema solar térmico de circulación forzada junto con los componentes típicos de una bomba de calor, ha logrado superar las limitaciones de ambas tecnologías. El principio de funcionamiento se produce cuando el fluido refrigerante ecológico recorre un circuito cerrado, el fluido entra en el panel solar, el cual sufre la acción del sol, la lluvia, el viento, la temperatura ambiente y otros factores climáticos, hasta un intercambiador de calor, que con la ayuda de un pequeño compresor calienta el agua. Después el líquido se enfría y el circuito se repite. Como el fluido tiene una temperatura de ebullición de aproximadamente -30°C, el sistema funciona incluso ante la ausencia total de sol e incluso de noche, proporcionando agua caliente a 55°C las 24 horas del día.
Modo de Funcionamiento ECO
Funcionamiento exclusivo como sistema solar termodinámico.
Modo de funcionamiento AUTO
Funcionamiento con gestión automática entre sistema solar termodinámico y/o de apoyo eléctrico.
Modo de funcionamiento BOOST
Funcionamiento con sistema solar termodinámico y apoyo eléctrico simultáneo.
Con la función fotovoltaica inteligente, el siste-ma solar ENERGIE absorbe la energía extra generada por paneles fotovoltaicos, energía eólica o pequeñas centrales hidroeléctricas de almacenamiento, permitiendo así aprovechar esta energía que de otro modo se desperdiciaría.
ECO – 1 Painel
DATOS TÉCNICOS TERMOACUMULADOR | 200I | 250I | 300I | 200IX | 250IX | 300IX | ||
---|---|---|---|---|---|---|---|---|
Peso en Vacío | Kg. | 60 | 68 | 71 | 63 | 71 | 71 | |
Volumen | L | 200 | 250 | 300 | 195 | 245 | 245 | |
Material Termoacumulador | - | Acero Inoxidable | ||||||
Protección Catódica | - | Ánodo Mg (1”1/4) * | ||||||
Conexiones Hidráulicas | Agua - Entrada y Salida | Pol. | 3/4” | 3/4” | 3/4” | 1” | 1” | 1” |
Válvula PT | - | 1/2” | 1/2” | 1/2” | 1/2” | 1/2” | 1/2” | |
Recirculación | - | 3/4” | 3/4” | 3/4” | 3/4” | 3/4” | 3/4” | |
Serpentín | entrada y salida | - | - | - | - | 1” | 1” | 1” | |
Aislamiento | - | Poliuretano de alta densidad 50mm | ||||||
Presión Máxima | Bar | 7 | 7 | 7 | 7 | 7 | 7 | |
Temperatura Máxima | #colspan#°C | °C | 80 | 80 | 80 | 80 | 80 | 80 |
Pérdida Térmica (EN12897) | kWh/24h | 0.99 | 1.01 | 1.17 | 0,99 | 1.01 | 1.17 | |
Potencia Térmica Serpentina (1) | kWh | No Aplicable | No Aplicable | No Aplicable | a)20 ; b)12 | a)20 ; b)12 | a)20 ; b)12 | |
PANEL SOLAR TERMODINÁMICO | ||||||||
Material | - | Alumínio Anodizado Solarcoat | ||||||
Dimensiones (L x A x A) | mm | 2000 x 800 x 20 | ||||||
Peso | Kg. | 8 | ||||||
Presión Máxima de Trabajo | Bar | 12 | ||||||
Temperatura M áxima de Exposición | °C | -40 | 120 | ||||||
BLOQUE TERMODINÁMICO | ||||||||
Dimensiones (L x A x A) | mm | 320 / 710 /280 | ||||||
Peso | Kg. | 17.5 | ||||||
Potencia Absorbida (Med/Máx.) | W | 390 | 650 | ||||||
Potencia Térmica (Med/Máx.) | W | 1400 | 2380 | ||||||
Potencia Apoyo Eléctrico | W | 1500 | ||||||
Fluido Refrigerante / Cant. (2) | -/g | R513a / 1300 | ||||||
Material Tubería | - | Cobre (DHP ISO1337) | ||||||
Línea Liq. | Asp. | Pol. | 1/4” | 3/8” | ||||||
Alimentación | V / Hz | 230 / Monofásico / 50 ou 60 (3) | ||||||
DESEMPEÑO (4) | 200I | 250I | 300I | 200IX | 250IX | 300IX | ||
Perfil de Carga | - | L | XL | XL | L | XL | XL | |
Coeficiente de Desempeño (COP) | Aire 14°C | - | 3,69 | 3,84 | 3,92 | 3,69 | 3,84 | 3,92 |
Clase Eficiencia Energética | Aire 14°C | - | A++ | A+ | A++ | A++ | A+ | A++ |
Eficiencia Energética | Aire 14°C | - | 154 | 158 | 162 | 154 | 158 | 162 |
Consumo Energético Anual | Aire 14°C | KWh/año | 664 | 1060 | 1037 | 664 | 1060 | 1037 |
Cantidad de agua útil a 40°C | L | 261.3 | 349 | 362.5 | 256.3 | 344 | 357.5 | |
Temperatura de Fábrica | °C | 54 | 54 | 54 | 54 | 54 | 54 | |
Potencia sonora interior | dB | 47 | 47 | 47 | 47 | 47 | 47 | |
1 - a) Circuito primario (Te = 90°C; Ts = 80°C); Circuito de agua sanitaria (Te = 10°C; Ts = 60°C) b) Circuito primario (Te = 70°C; Ts = 60°C); Circuito de agua sanitaria (Te = 10°C; Ts = 60°C) 2 - La cantidad de fluido debe ser verificada por el encargado de la instalación. En determinados casos es necesario ajustar la cantidad de fluido para garantizar el correcto funcionamiento del sistema. 3 - La frecuencia de 60 Hz solo está disponible bajo pedido. 4 - Según EN16147, Reglamento Delegado (UE) Nº812 / 2013 y Reglamento Delegado (UE) Nº814 / 2013. * - Si procede |
||||||||

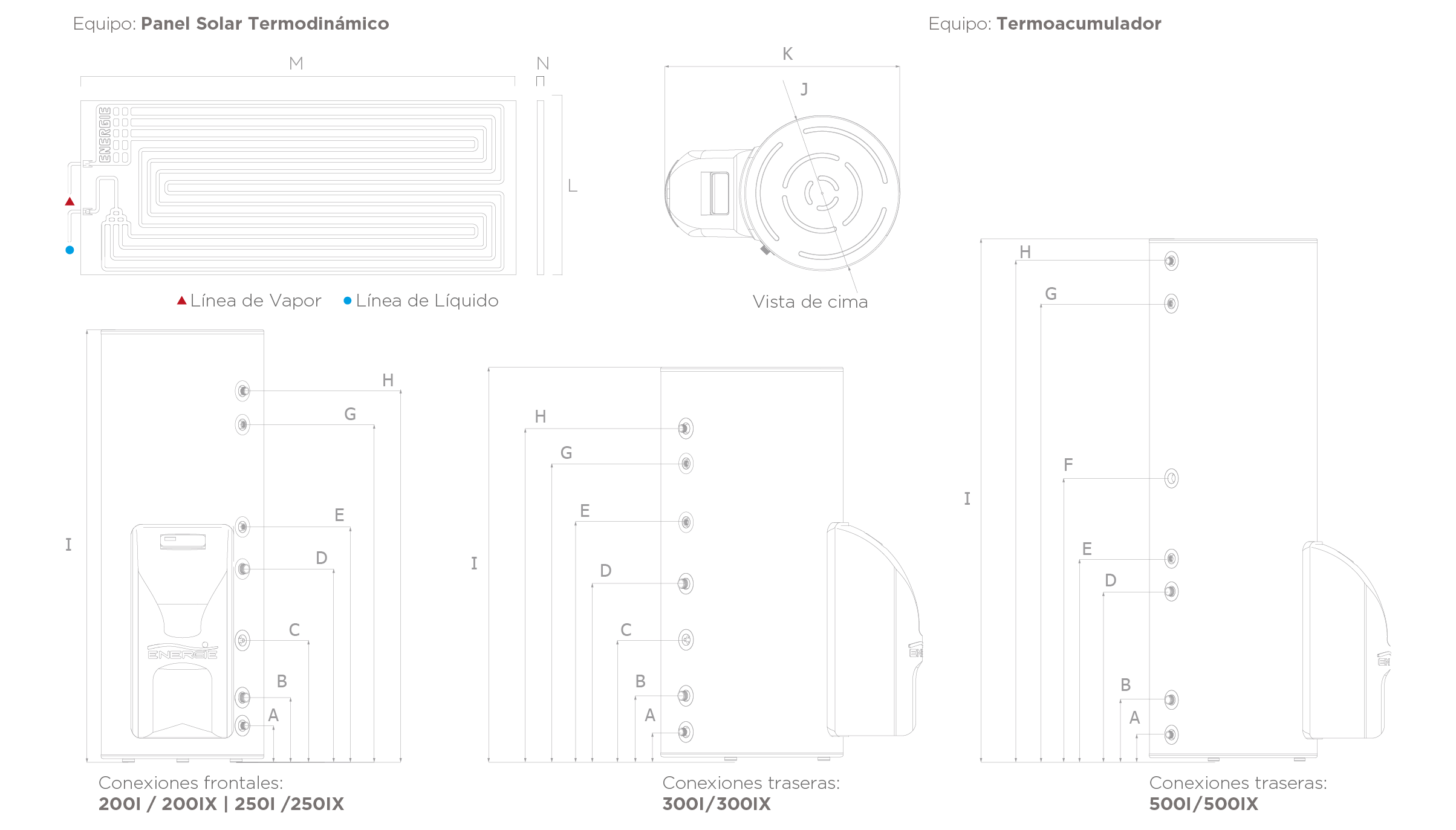

DIMENSIONES mm | 200I | 250I | 300I | 200IX | 250IX | 300IX | ||
A | Agua fría | 131 | 131 | 102 | 131 | 131 | 102 | |
B | Salida del serpentín | - | - | - | 231 | 231 | 231 | |
C | Instrumentación | - | - | - | 435 | 435 | 431 | |
D | Entrada del serpentín | - | - | - | 690 | 690 | 631 | |
E | Recirculación | - | 840 | 850 | - | 840 | 850 | |
F | Ánodo | - | - | - | - | - | - | |
G | Válvula PT | 905 | 1205 | 1060 | 905 | 1205 | 1060 | |
H | Agua caliente | 1030 | 1325 | 1185 | 1030 | 1325 | 1185 | |
I | Altura | 1243 | 1543 | 1403 | 1243 | 1543 | 1403 | |
J | Diámetro | 580 | 580 | 650 | 580 | 580 | 650 | |
K | Profundidad | 879 | 879 | 953 | 879 | 879 | 953 | |
L | 800 | |||||||
M | 2000 | |||||||
N | 20 |
ECO – 2 Paneles
DATOS TÉCNICOS TERMOACUMULADOR | 200IS | 250IS | 300IS | 250ISX | 300ISX | 500IS | 500ISX | ||
---|---|---|---|---|---|---|---|---|---|
Peso en Vacío | Kg. | 45 | 50 | 95 | 52 | 57 | 66 | 93 | |
Volumen | L | 250 | 300 | 300 | 245 | 295 | 455 | 455 | |
Material Termoacumulador | - | Acero Inoxidable | |||||||
Protección catódica | - | Ánodo Mg (1”1/4) * | |||||||
Conexiones hidráulicas | Agua - Entrada y Salida | Pol. | 3/4” | 3/4” | 3/4” | 3/4” | 3/4” | 1” | 1” |
Válvula PT | - | 1/2” | 1/2” | 1/2” | 1/2” | 1/2” | 1/2” | 1/2” | |
Recirculación | - | - | 1/2” | 1/2” | 1/2” | 1/2” | 3/4” | 3/4” | |
Entrada y Salida Serprentina | - | - | - | - | 1” | 1” | - | 1” | |
Aislamiento | Poliuretano de alta densidad 50mm | ||||||||
Presión máxima | Bar | 7 | 7 | 7 | 7 | 7 | 7 | 7 | |
Temperatura Máxima | °C | 80 | 80 | 80 | 80 | 80 | 80 | 80 | |
Pérdida térmica (EN12897) | kWh/24h | 1.01 | 1.17 | 1.39 | 1,01 | 1.17 | 1.81 | 1.81 | |
Potencia térmica serpentina (1) | kWh | No Aplicable | No Aplicable | No Aplicable | a)20 ; b)12 | a)20 ; b)12 | No Aplicable | a)20 ; b)12 | |
PANEL SOLAR TERMODINÁMICO | |||||||||
Material | - | Aluminio anodizado solocoat | |||||||
Dimensiones (L x A x A) | mm | 2000 x 800 x 20 | |||||||
Peso | Kg. | 8 | |||||||
Presión máxima de trabajo | Bar | 12 | |||||||
Temperatura máxima de exposición | °C | -40 | 120 | |||||||
BLOQUE TERMODINÁMICO | |||||||||
Dimensiones (L x A x A) | mm | 320 / 710 /280 | |||||||
Peso | Kg. | 17.5 | |||||||
Potencia absorbida (med/máx.) | W | 390 | 950 | |||||||
Potencia térmica (med/máx.) | W | 2300 | 3760 | |||||||
Potencia apoyo eléctrico | W | 1500 | 2200 | ||||||
Fluido refrigerante / Cant. (2) | -/g | R513a / 1400 | |||||||
Material tubería | - | Cobre (DHP ISO1337) | |||||||
Línea liq. | asp. | Pol. | 1/4" | 3/8" | |||||||
Alimentación | V / Hz | 230 / Monofásico / 50 o 60 (3) | |||||||
DESEMPEÑO (4) | 200IS | 250IS | 300IS | 250ISX | 300ISX | 500IS | 500ISX | ||
Perfil de Carga | - | L | XL | XL | XL | XL | XXL | XXL | |
Coeficiente de desempeño (COP) | Aire 14°C | - | 3,6 | 3,7 | 3,8 | 3,7 | 3,8 | 3,7 | 3,7 |
Clase eficiencia energética | Aire 14°C | - | A++ | A+ | A+ | A+ | A+ | A+ | A+ |
Eficiencia energética | Aire 14°C | - | 152 | 154 | 158 | 154 | 158 | 152 | 152 |
Consumo energético anual | Aire 14°C | KWh/año | 673 | 1091 | 1063 | 1091 | 1063 | 1416 | 1416 |
Cantidad de agua útil a 40°C | L | 231 | 349 | 363 | 344 | 358 | 599 | 599 | |
Temperatura de fábrica | °C | 54 | 54 | 54 | 54 | 54 | 54 | 54 | |
Potencia sonora interior | dB | 47 | 47 | 47 | 47 | 47 | 47 | 47 | |
1 - a) Circuito primario (Te = 90°C; Ts = 80°C); Circuito de agua sanitaria (Te = 10°C; Ts = 60°C) b) Circuito primario (Te = 70°C; Ts = 60°C); Circuito de agua sanitaria (Te = 10°C; Ts = 60°C) 2 - La cantidad de fluido debe ser verificada por el encargado de lainstalación. En determinados casos es necesario ajustar la cantidad de fluido para garantizar el correcto funcionamiento del sistema. 3 - La frecuencia de 60 Hz solo está disponible bajo pedido. 4 - Según EN16147, Reglamento Delegado (UE) Nº812 / 2013 y Reglamento Delegado (UE) Nº814 / 2013. * - Si procede |
|||||||||
DIMENSIONES mm | 200IS | 250IS | 300IS | 250ISX | 300ISX | 500IS | 500ISX | ||
A | Agua fría | 131 | 131 | 102 | 131 | 102 | 102 | 102 | |
B | Salida del serpentín | - | - | - | 231 | 231 | - | 237 | |
C | Instrumentación | - | - | - | 435 | 431 | - | - | |
D | Entrada del serpentín | - | - | - | 690 | 631 | - | 657 | |
E | Recirculación | - | 840 | 850 | 840 | 850 | 784 | 784 | |
F | Ánodo | - | - | - | - | - | 1095 | 1095 | |
G | Válvula PT | 905 | 1205 | 1060 | 1205 | 1060 | 1772 | 1772 | |
H | Agua caliente | 1030 | 1325 | 1185 | 1325 | 1185 | 1937 | 1937 | |
I | Altura | 1243 | 1543 | 1403 | 1543 | 1403 | 2023 | 2023 | |
J | Diámetro | 580 | 580 | 650 | 580 | 650 | 650 | 650 | |
K | Profundidad | 879 | 879 | 953 | 879 | 953 | 953 | 953 | |
L | 800 | ||||||||
M | 2000 | ||||||||
N | 20 |
