Eco
Sistema solare termodinamico all’avanguardia, appositamente progettato per il riscaldamento dell’acqua sanitaria. La soluzione ideale per la tua casa.
Acqua calda fino a 550C, 24 ore su 24, con la massima efficienza.
L’ECO è disponibile con capacità da 250 a 500 litri. Versione con 1 o 2 pannelli solari termodinamici e scaldacqua dotati o senza serpentino aggiuntivo, realizzati in acciaio inox o smaltati. Si compone di un’unità interna, lo scaldabagno, e l’unità esterna, il pannello solare termodinamico.
EFFICIENZA E QUALITÀ
NELLA PRODUZIONE DI ACQUA CALDA SANITARIA
- Serbatoio in acciaio inox o smaltato
- Alto livello di efficienza ed ecologia
- Funzionamento silenzioso
- Facilità di installazione
- Funzione intelligente fotovoltaica
- Funzione anti-legionella programmabile
- Serpentina solare opzionale
- Controller con software in 6 lingue
- Certificazione HP Keymark
TECNOLOGIA DEL PANNELLO SOLARE TERMODINAMICO
- Alluminio anodizzato, con vernice idrorepellente e flessibile
- Facile da trasportare e installare, solo 8 kg e 2×0,8 m
- Nessun vetro, gomme o materiali fragili
- Nessun problema di surriscaldamento e congelamento
- Può essere installato sul tetto, parete, giardino, etc.
- L’efficienza del pannello non diminuisce con il tempo o con lo sporco
- Nessuna pulizia necessaria e resistenza all’umidità
- Durata di vita stimata di 25 anni
- Test di corrosione superato tramite prova con nebbia salina equivalente a 20 anni
- Certificazione Solare Keymark
MASSIMO RITORNO SULL’INVESTIMENTO
PERFORMANCE SOLARE
Pompa di calore solare testata secondo EN16147 con radiazione solare assente e tuttavia ha uno dei più alti coefficienti di prestazione sul mercato (COP = 3,8 per il modello di 250 litri, aria a 14°C e riscaldamento dell’acqua dai 10°C ai 54°C). Raggi- ungimento di coefficienti di prestazione più elevati con la presenza di radiazione solare.
SOLIDO E ROBUSTO
Il pannello solare termodinamico costruito in allumin- io anodizzato, è sottoposto al più rigoroso controllo di qualità e possiede un’ elevata resistenza all’ambi- ente salino. Ha 10 anni di garanzia anticorrosione. Un’unità esterna a impatto urbano/architettonico quasi zero, con la massima versatilità di installazione.
SEMPLICE ED ERGONOMICO
L’unità interna dell’apparecchiatura è dotata di un design moderno e minimalista, con una finitura esterna in polimero ad alto impatto (resistente con isolamento termico e acustico). Ha collegamenti frontali di facile accesso. Il controllo dell’apparec- chiatura è semplice e intuitivo.
SOFISTICATO
L’unità interna dell’apparecchiatura ha un serbatoio in acciaio inox o smaltato, così come un condensa- tore esterno. Isolamento in poliuretano iniettato ad alta densità e protezione catodica. Il blocco termo- dinamico è equipaggiato con un compressore all’avanguardia, e può vantare di consumi elettrici tra i più bassi sul mercato.
SISTEMA SOLARE TERMODINAMICO

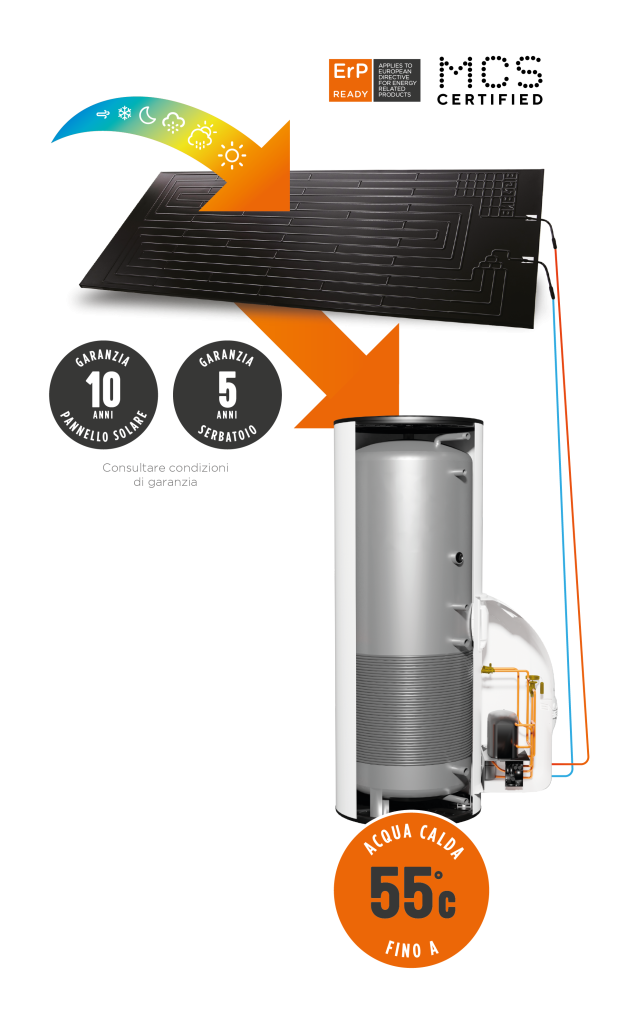

PRINCIPIO DI FUNZIONAMENTO
La tecnologia solare termodinamica, attraverso uno schema fisico identico a quello di un comune sistema solare termico a circolazione forzata e con componenti di una pompa di calore, è stata in grado di superare i limiti di queste due tecnologie incomplete, il sistema solare termi- co e la pompa di calore. Il principio di funzionamento si verifica quando il refriger- ante ecologico percorre un circuito chiuso, il fluido entra nel pannello solare, che subisce l’azione di sole, pioggia, vento, temperatura ambiente e altri fattori climatici, fino ad arrivare ad uno scambiatore di calore, che, con l’aiuto di un piccolo compressore, riscalda l’acqua. Successivamente, il fluido si raffredda e il circuito si ripete. Poiché il fluido ha una temperatura di ebollizione di circa -300C, il sistema funziona anche in completa assenza di sole e anche di notte fornendo acqua calda a 550C, 24 ore al giorno.
IMPIANTO
- Senza tubature e ventilatori
- Nessun ciclo di sbrinamento che consuma energia
- Compressore efficiente a basso consumo
- Nessuna necessità di installare attrezzature di supporto
PANNELLO SOLARE
- Cattura il calore indipendentemente dai fattori atmosferici
- Il circuito primario non ha necessità di dissipare il calore in eccesso nei giorni più caldi
- Facile integrazione architettonica, versatile senza impatto visivo
ALTO LIVELLO DI EFFICIENZA
PRODUZIONE DI ACQUA CALDA SANITARIA
Modalità di Funzionamento ECO Funzionamento esclusivo come sistema solare termodinamico. Modalità di Funzionamento AUTO Funzionamento con gestione automatica tra impianto solare termodinamico e/o supporto elettrico. Modalità di Funzionamento BOOST Funzionamento simultaneo del sistema solare termodinamico e del supporto elettrico.
USO RAZIONALE DEL TUO IMPIANTO FOTOVOLTAICO
Con la funzione fotovoltaica intelligente, il sistema solare ENERGIE assorbe l’energia extra generata dai pannelli fotovoltaici, dall’energia eolica o da piccoli impianti di accumulo idroelettrico, permet- tendo così di sfruttare questa energia che andreb- be sprecata.
- Pannello Solare Termodinamico.
- Scaldabagno.
- Blocco Termodinamico.
- Pannelli Fotovaltaici.
- Invertitore
RISPARMIO FINO ALL
- Considerando ECO2507 ore di funzionamento al giorno
- Consumo di 0,39 kW/h
- Energia necessaria/mese: 0,39 kW x 7h x 30 giorni = 81,9 kWh/mese
ECO – 1 Pannello
| DATI TECNICI TERMOACCUMULATORE | 250I | 300I | 200I | 250ESM | 300ESM | 250IX | 300IX | ||
|---|---|---|---|---|---|---|---|---|---|
| Peso a vuoto | Kg. | 45 | 50 | 45 | 83 | 95 | 52 | 57 | |
| Volume | L | 250 | 300 | 200 | 250 | 300 | 245 | 295 | |
| Materiale (acciaio Inox-i | smaltato-e) | i | i | i | e | e | i | i | ||
| Protezione catodica | Anodo Mg (1”1/4) | ||||||||
| Collegamenti idraulici | Acqua - entrata e uscita | Pol. | 3/4” | 3/4” | 3/4” | 3/4” | 3/4” | 1” | 1” |
| Valvola PT | 1/2” | 1/2” | 1/2” | 1/2” | 1/2” | 1/2” | 1/2” | ||
| Ricircolo | 3/4” | 3/4” | 3/4” | 3/4” | 3/4” | 3/4” | 3/4” | ||
| Isolamento | Poliuretano ad alta densità 50mm | ||||||||
| Massima pressione | Bar | 7 | 7 | 7 | 7 | 7 | 7 | 7 | |
| Temperatura massima | °C | 80 | 80 | 80 | 80 | 80 | 80 | 80 | |
| Perdita termiche (EN12897) | kWh/24h | 1.01 | 1.17 | 1.04 | 1.20 | 1.39 | 1.01 | 1.17 | |
| Potenza termica serpentina (1) | kWh | Non applicabile | a)20 ; b)12 | ||||||
| PANNELLO SOLARE TERMODINAMICO | |||||||||
| Materiale | - | Aluminio anodizzato solarcoat | |||||||
| Dimensioni (L x A x P) | mm | 2000 x 800 x 20 | |||||||
| Peso | Kg. | 8 | |||||||
| Pressione max. di funzionamento | Bar | 12 | |||||||
| Temp. max. di esposizione | °C | -40 | 120 | |||||||
| BLOCCO TERMODINAMICO | |||||||||
| Dimensioni (L x A x P) | mm | 320 / 710 /280 | |||||||
| Peso | Kg. | 17.5 | |||||||
| Pot. assorbita (med/max) | W | 390 | 650 | |||||||
| Pot. termica (med/max) | W | 1400 | 2380 | |||||||
| Potenza supporto elettrico | W | 1500 | |||||||
| Tipo compressore | - | Ermetico | |||||||
| Livello disturbo compressore | dB | 39 | |||||||
| Fluido refrigerante / Qt. (2) | -/g | R134a / 1100 | |||||||
| Materiale tubatura | - | Rame (DHP ISO1337) | |||||||
| Circuito liq. | asp. | Pol. | 1/4” | 3/8” | |||||||
| Alimentazione | V / Hz | 230 / Monofásico / 50 o 603 | |||||||
| Fusibile (generale | resistenza) | A | 10 | 10 | |||||||
| PERFORMANCE4 | 250I | 300I | 200I | 250ESM | 300ESM | 250IX | 300IX | ||
| Profilo di caruica | - | XL | XL | L | XL | XL | XL | XL | |
| Coefficiente performance (COP) | Aria 14°C | - | 3,8 | 3,7 | 3.6 | 3,8 | 3,7 | 3,8 | 3,7 |
| Classe efficienza energetica | Aria 14°C | - | A+ | A+ | A++ | A+ | A+ | A+ | A+ |
| Efficienza energetica | Aria 14°C | - | 155 | 151 | 154 | 155 | 151 | 155 | 151 |
| Consumo energetico annuale | Aria 14°C | KWh/anno | 1078 | 1111 | 664 | 1078 | 1111 | 1078 | 1111 |
| Quantità acqua utile a 40°C | L | 349 | 389 | 247 | 349 | 389 | 342 | 382 | |
| Temperatura di fabbrica | °C | 53 | 53 | 53 | 53 | 53 | 53 | 53 | |
| 1a) Circuito Primario (Tin=90°C; Tus=80°C); Produzione ACS (Tin=10°C; Tus=60°C) b) Circuito Primario (Tin=70°C; Tus=60°C); Produzione ACS (Tin=10°C; Tus=60°C) 2La quantità del fluido deve essere verificata dall’installatore. In alcuni casi può essere necessario aggiungere o rimuovere fluido, assicurando il corretto funzionamento del sistema. 3La frequenza 60 Hz è disponibile solo su richiesta. 4Secondo EN16147, Regolamento Delegato (UE) Nº812/2013 e Regolamento Delegato (UE) Nº814/2013. |
|||||||||

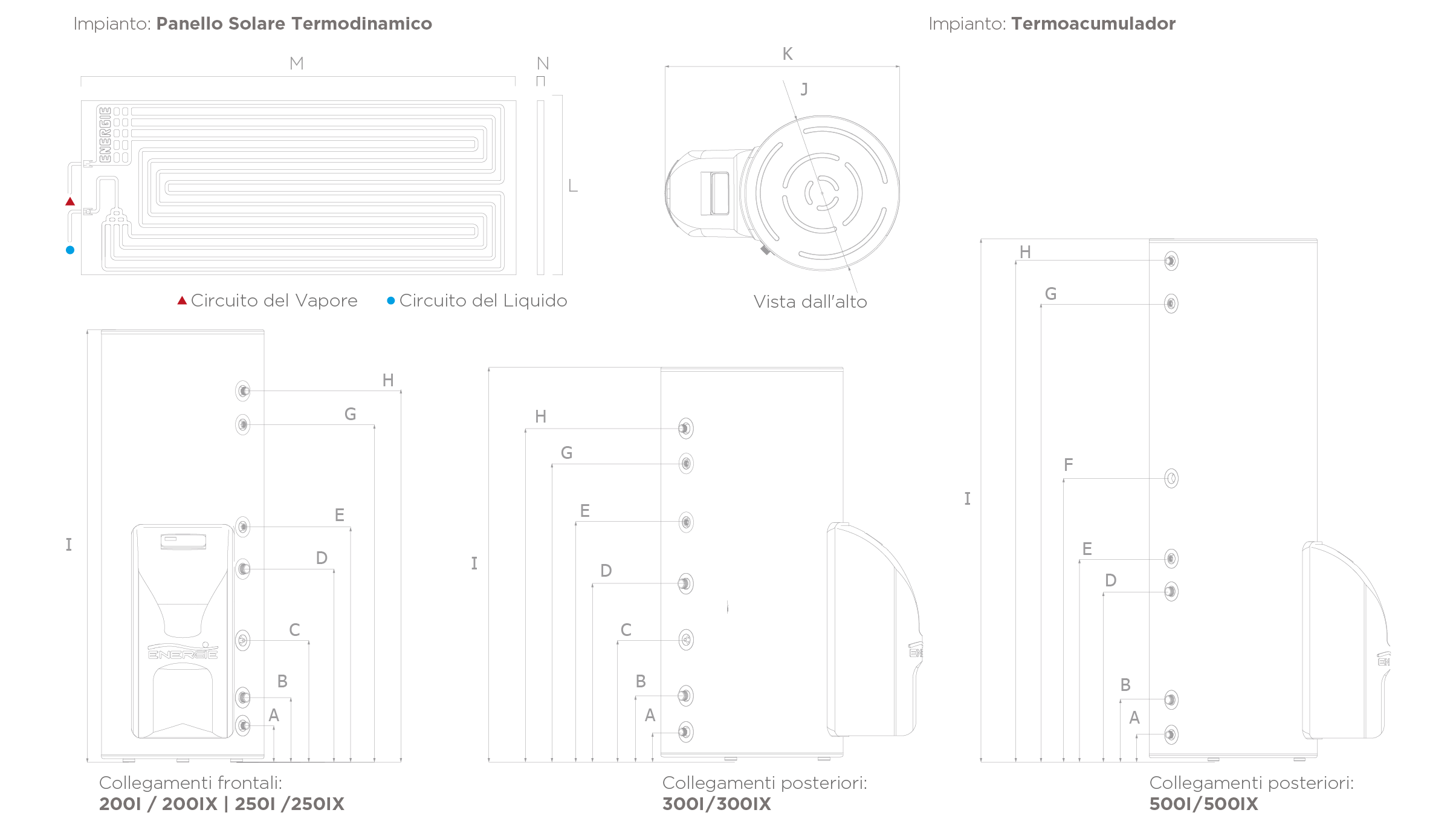

| DIMENSIONI mm | 250I | 300I | 200I | 250ESM | 300ESM | 250IX | 300IX | ||
| A | 99 | 107 | 99 | 99 | 102 | 99 | 107 | ||
| B | - | - | - | - | - | 215 | 236 | ||
| C | - | - | - | - | - | 706 | 636 | ||
| D | 840 | 787 | 820 | 840 | 782 | 840 | 787 | ||
| E | 1025 | 1096 | 940 | 1025 | 1096 | 1025 | 1096 | ||
| F | 1343 | 1187 | 1044 | 1351 | 1182 | 1343 | 1187 | ||
| G | 1475 | 1330 | 1180 | 1477 | 1325 | 1475 | 1330 | ||
| H | 370 | 370 | 370 | 370 | 370 | 370 | 370 | ||
| I | 765 | 765 | 765 | 765 | 765 | 765 | 765 | ||
| J | 1540 | 1400 | 1240 | 1540 | 1430 | 1540 | 1400 | ||
| K | 580 | 650 | 580 | 580 | 650 | 580 | 650 | ||
| L | 800 | ||||||||
| M | 2000 | ||||||||
| N | 20 | ||||||||
| O | 875 | 945 | 875 | 875 | 945 | 875 | 945 | ||
ECO – 2 Pannelli
| DATI TECNICI TERMOACCUMULATORE | 250IS | 300IS | 300ESMS | 250ISX | 300ISX | 500IS | 500ISX | ||
|---|---|---|---|---|---|---|---|---|---|
| Peso a vuoto | Kg. | 45 | 50 | 95 | 52 | 57 | 66 | 93 | |
| Volume | L | 250 | 300 | 300 | 245 | 295 | 455 | 455 | |
| Materiale (acciaio Inox-i | smaltato-e) | i | i | e | i | i | i | i | ||
| Protezione catodica | Anodo Mg (1"1/4) | ||||||||
| Collegamenti idraulici | Acqua - entrata e uscita | Pol. | 3/4" | 3/4" | 3/4" | 3/4" | 3/4" | 1" | 1" |
| Valvola PT | 1/2" | 1/2" | 1/2" | 1/2" | 1/2" | 1/2" | 1/2" | ||
| Ricircolo | 3/4" | 3/4" | 3/4" | 3/4" | 3/4" | 3/4" | 3/4" | ||
| Serpentina entrata e uscita | - | - | - | 1" | 1" | - | 1" | ||
| Isolamento | Poliuretano ad alta densità 50mm | ||||||||
| Massima pressione | Bar | 7 | 7 | 7 | 7 | 7 | 7 | 7 | |
| Prova di pressione | Bar | 10 | 10 | 10 | 10 | 10 | 10 | 10 | |
| Temperatura massima | °C | 80 | 80 | 80 | 80 | 80 | 80 | 80 | |
| Perdita termiche (EN12897) | kWh/24h | 1.01 | 1.17 | 1.39 | 1.01 | 1.17 | 1.81 | 1.81 | |
| Potenza termica serpentina (1) | kWh | Non applicabile | a)20 ; b)12 | N/A a)54.2; b)32.5 | |||||
| PANNELLO SOLARE TERMODINAMICO | |||||||||
| Materiale | - | Alluminio Anodizzato Solarcoat | |||||||
| Dimensioni (L x A x P) | mm | 2000 x 800 x 20 | |||||||
| Peso | Kg. | 8 | |||||||
| Pressione max. di funzionamento | Bar | 12 | |||||||
| Temp. max. di esposizione | °C | -40 | 120 | |||||||
| BLOCCO TERMODINAMICO | |||||||||
| Dimensioni (L x A x P) | mm | 320 / 710 /280 | |||||||
| Peso | Kg. | 17.5 | |||||||
| Pot. assorbita (med/max) | W | 390 | 650 | |||||||
| Pot. termica (med/max) | W | 1400 | 2380 | |||||||
| Potenza supporto elettrico | W | 1500 | 2200 | ||||||
| Tipo compressore | - | Ermetico | |||||||
| Livello disturbo compressore | dB | 39 | |||||||
| Fluido refrigerante / Qt. (2) | -/g | R134a / 1100 | |||||||
| Materiale tubatura | - | Rame (DHP ISO1337) | |||||||
| Circuito liq. | asp. | Pol. | 1/4" |3/8" | |||||||
| Alimentazione | V / Hz | 230 / Monofasico / 50 ou 60 (3) | |||||||
| Fusibile (generale | resistenza) | A | 10 | 10 | |||||||
| PERFORMANCE (4) | 250IS | 300IS | 300ESMS | 250ISX | 300ISX | 500IS | 500ISX | ||
| Profilo di caruica | - | XL | XL | XL | XL | XL | XL | XL | |
| Coefficiente performance (COP) | Aria 14°C | - | 3,7 | 3,6 | 3,6 | 3,7 | 3,6 | 3,5 | 3,5 |
| Classe efficienza energetica | Aria 14°C | - | A+ | A+ | A++ | A+ | A+ | A+ | A+ |
| Efficienza energetica | Aria 14°C | - | 152 | 151 | 151 | 152 | 151 | 139 | 139 |
| Consumo energetico annuale | Aria 14°C | KWh/anno | 1103 | 1112 | 1112 | 1103 | 1112 | 1553 | 1553 |
| Quantità acqua utile a 40°C | L | 349 | 389 | 389 | 349 | 389 | 599 | 592 | |
| Temperatura di fabbrica | °C | 53 | 53 | 53 | 53 | 53 | 53 | 53 | |
| 1 - a) Circuito Primario (Tin=90°C; Tus=80°C); Produzione ACS (Tin=10°C; Tus=60°C) b) Circuito Primario (Tin=70°C; Tus=60°C); Produzione ACS (Tin=10°C; Tus=60°C) 2 - La quantità del fluido deve essere verificata dall’installatoree. In alcuni casi può essere necessario aggiungere o rimuovere fluido, assicurando il corretto funzionamento del sistema. 3 - La frequenza 60 Hz è disponibile solo su richiesta. 4 - Secondo EN16147, Regolamento Delegato (UE) Nº812/2013 e Regolamento Delegato (UE) Nº814/2013. |
|||||||||
| DIMENSIONI mm | 250IS | 300IS | 300ESMS | 250ISX | 300ISX | 500IS | 500ISX | ||
| A | 99 | 107 | 102 | 99 | 107 | 102 | 102 | ||
| B | - | - | - | 215 | 236 | - | 635 | ||
| C | - | - | - | 706 | 636 | - | 1525 | ||
| D | 840 | 787 | 782 | 840 | 787 | 782 | 782 | ||
| E | 1025 | 1096 | 1096 | 1025 | 1096 | 1096 | 1093 | ||
| F | 1343 | 1187 | 1182 | 1343 | 1187 | 1770 | 1770 | ||
| G | 1475 | 1330 | 1325 | 1475 | 1330 | 1937 | 1937 | ||
| H | 370 | 370 | 370 | 370 | 370 | 370 | 370 | ||
| I | 765 | 765 | 765 | 765 | 765 | 765 | 765 | ||
| J | 1540 | 1400 | 1430 | 1540 | 1400 | 2020 | 2020 | ||
| K | 580 | 650 | 650 | 580 | 650 | 650 | 650 | ||
| L | 800 | ||||||||
| M | 2000 | ||||||||
| N | 20 | ||||||||
| O | 875 | 945 | 945 | 875 | 945 | 945 | 945 | ||
