Eco

Página principal / Produtos Energie / Águas Quentes Sanitárias (AQS) / Eco

Sistema solar termodinâmico de última geração, especialmente concebido para o aquecimento de água de uso doméstico. A solução ideal para a sua moradia.

Água quente até 55⁰C, 24 horas por dia, com a máxima eficiência.

O ECO está disponível nas capacidades de 250 a 500 litros. Versão de 1 ou 2 painéis solares termodinâmicos e termoacumuladores equipados com ou sem serpentina suplementar, de aço inox ou esmaltados. É composto por uma unidade interior, o termoacumulador, e a unidade exterior, o painel solar termodinâmico….

Contacte-nos

Peça-nos um Orçamento

Eficiência & qualidade

NA PRODUÇÃO DE ÁGUA QUENTE SANITÁRIA

Depósito em aço inox ou esmaltado
Elevado nível de eficiência e ecologia
Funcionamento silencioso
Fácil instalação
Função inteligente fotovoltaica
Função anti-legionella programável
Serpentina solar opcional
Controlador com software em 6 idiomas
Certificação HP Keymark

TECNOLOGIA DO PAINEL SOLAR TERMODINÂMICO

Em alumínio anodizado, com pintura hidrófugo e flexível
Fácil de transportar e instalar, apenas 8kg e 2×0,8m
Sem presença de vidro, borrachas ou materiais frágeis
Sem problemas de sobreaquecimento e congelamento
Poderá ser instalado no telhado, parede, jardim, etc.
A eficiência do painel não diminui com o tempo ou sujidade
Sem necessidade de limpeza e resistência à humidade
Vida útil estimada de 25 anos
Aprovado ao teste de corrosão em ensaio de nevoeiro salinoequivalente a 20 anos
Certificação Solar Keymark

MÁXIMO RETORNO SOBRE O INVESTIMENTO

24 HORAS POR DIA / 7 DIAS POR SEMANA / 365 DIAS POR ANO

PERFORMANCE SOLAR

Bomba de calor solar testada de acordo com a EN16147 com radiação solar ausente e, no entanto, possui um dos coeficientes de desempenho mais elevados do mercado (COP = 3,8 para o modelo de 250 litros, ar a 14°C e aquecimento de água dos 10°C aos 54°C). Conseguindo atingir coeficientes de desempenho superiores com a presença de radiação solar.

SÓLIDO E ROBUSTO

O painel solar termodinâmico construído em alumínio anodizado, é submetido ao mais rigoroso controlo de qualidade com elevada resistência a ambiente salino. Possui 10 anos de garantia anticorrosão. Uma unidade exterior com impacto urbanístico/arquitectónico quase nulo, com a maior versatilidade de instalação.

SIMPLES E ERGONÓMICO

A unidade interior do equipamento é dotada de um design moderno e minimalista, com acabamento exterior em polímero de alto impacto (resistente com isolamento térmico e acústico). Possui conexões frontais de fácil acesso.O controlo do equipamento é simples e intuitivo.

SOFISTICADO

A unidade interior do equipamento possui cuba em aço inox ou esmaltado, assim como condensador exterior. Isolamento em poliuretano injectado de alta densidade e protecção catódica. O bloco termodinâmico está equipado com um compressor de última geração, com um dos consumos eléctricos mais baixos do mercado.

SISTEMA SOLAR TERMODINÂMICO

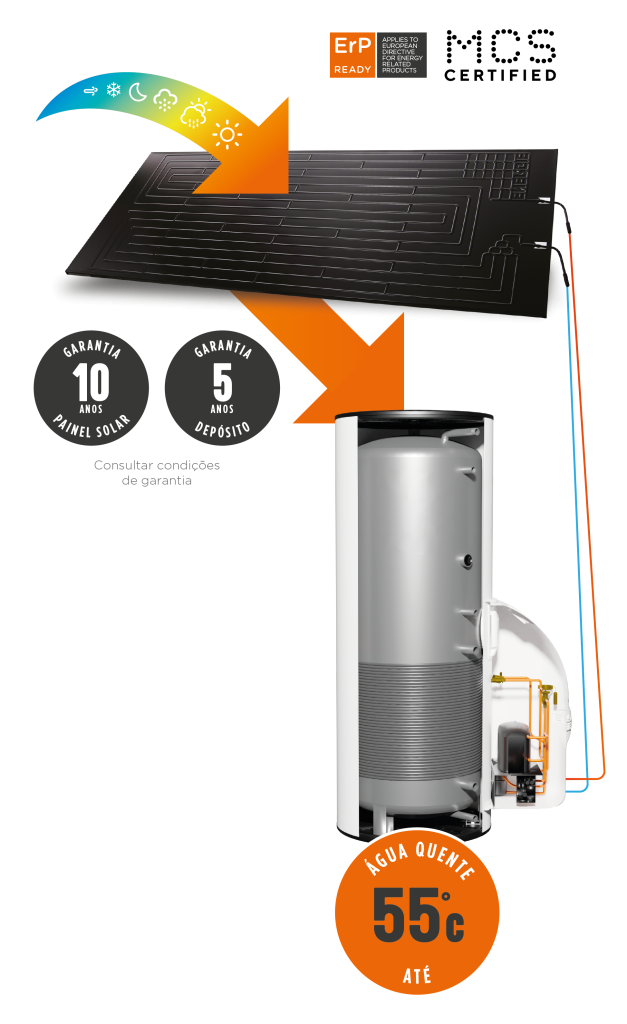

PRINCÍPIO DE FUNCIONAMENTO

A tecnologia solar termodinâmica, através de um esquema físico idêntico ao de um vulgar sistema solar térmico de circulação forçada e de componentes de uma bomba de calor, conseguiu superar as limitações destas duas tecnologias incompletas, o sistema solar térmico e a bomba de calor. O princípio de funcionamento decorre quando o fluido refrigerante ecológico percorre um circuito fechado, o fluido entra no painel solar, que sofre ação do sol, da chuva, do vento, da temperatura ambiente e restantes fatores climáticos, até um permutador de calor, que com a ajuda de um pequeno compressor, aquece a água. Depois o fluido arrefece e o circuito repete-se. Como o fluido tem uma temperatura de ebulição de aproximadamente -30°C, o sistema funciona mesmo com completa ausência de sol e até mesmo à noite disponibilizando água quente a 55°C, 24 horas por dia.

EQUIPAMENTO

Sem condutas e sem ventiladores
Sem ciclos de descongelação consumidores de energia
Compressor super eficiente de baixo consumo
Sem necessidade de instalação de equipamentos de apoio

PAINEL SOLAR

Capta calor independentemente dos fatores climatéricos
Circuito primário não necessita de dissipar calor em excesso nos dias mais quentes
Fácil integração arquitetónica, versátil sem impacto visual

ALTO NÍVEL DE EFICIÊNCIA

PRODUÇÃO DE ÁGUAS QUENTES SANITÁRIAS

Modo de Funcionamento ECO
Funcionamento exclusivo como sistema solar termodinâmico.

Modo de Funcionamento AUTO Funcionamento com gestão automática entre sistema solar termodinâmico e/ou apoio elétrico.

Modo de Funcionamento BOOST
Funcionamento com sistema solar termodinâmico e apoio elétrico em simultâneo.

APROVEITAMENTO RACIONAL DO SEU SISTEMA FOTOVOLTAICO

Com a função inteligente fotovoltaica, o sistema solar ENERGIE absorve a energia extra gerada pelos painéis fotovoltaicos, energia eólica ou pe- quenas centrais hidrelétricas de armazenamento, permitindo assim aproveitar essa energia que seria desperdiçada.

Painel Solar Termodinâmico.
Termoacumulador.
Bloco Termodinâmico.
Painéis Fotovoltaicos.
Inversor

POUPANÇA ATÉ

85%

Considerando ECO2507 horas de funcionamento por dia
Consumo de 0,39 kW/h
Energia necessária/mês:0,39 kW x 7h x 30 dias = 81,9 kWh/mês

ECO – 1 Painel

DADOS TÉCNICOS TERMOACUMULADOR			250I	300I	200I	250ESM	300ESM	250IX	300IX
Peso em vazio		Kg.	45	50	45	83	95	52	57
Volume		L	250	300	200	250	300	245	295
Material (aço inox-i \| aço esmaltado-e)		-	i	i	i	e	e	i	i
Proteção catódica		-	Ânodo Mg (1”1/4)
Conexões hidráulicas	Água - entrada e saída	-	3/4”	3/4”	3/4”	3/4”	3/4”	1”	1”
	Valvula PT	Pol.	1/2”	1/2”	1/2”	1/2”	1/2”	1/2”
	Recirculação	-	3/4”	3/4”	3/4”	3/4”	3/4”	3/4” 3/4”
Isolamento		-	Poliuretano de alta densidade 50mm
Pressão máxima		bar	7	7	7	7	7	7
Temperatura máxima		°C	80	80	80	80	80	80	80
Perdas térmicas (EN12897)		kWh/24h	1.01	1.17	1.04	1.20	1.39	1.01	1.17
Pot. térmica serpentina (1)		kWh	Não aplicavel					a)20 ; b)12
PAINEL SOLAR TERMODINÂMICO
Dimensões (L x A x P)		mm	2000 x 800 x 20
Peso		Kg.	8
Pressão máx. de trabalho		Bar	12
Temp. máx. de exposição		°C	-40 \| 120
BLOCO TERMODINÂMICO
Dimensões (L x A x P)		mm	320 / 710 /280
Peso		Kg.	17.5
Pot.absorvida (méd/max)		W	390 \| 650
Pot. térmica (méd/max)		W	1400 \| 2380
Potência apoio elétrico		W	1500
Tipo compressor		-	Hermético
Nivel ruido compressor		dB	39
Fluido frigorigéneo / Qt. (2)		-/g	R134a / 1100
Material da tubagem			Cobre (DHP ISO1337)
Linha liq. \| asp.		Pol.	1/4” \| 3/8”
Alimentação		V / Hz	230 / Monofásico / 50 ou 60 (3)
Fusivel (geral \| resistência)		A	10 \| 10
PERFORMANCE (4)			250I	300I	200ESM	250ESM	300ESM	250IX	300IX
Perfil de carga		-	XL	XL	L	XL	XL	XL	XL
Coeficiente de performance (COP)	Ar 14°C	-	3.8	3.7	3.6	3.8	3.7	3.8	3.7
Classe eficiência energética	Ar 14°C	-	A+	A+	A++	A+	A+	A+	A+
Eficiência energética	Ar 14°C	-	155	151	154	155	151	155	151
Consumo energético anual	Ar 14°C	kWh/ano	1078	1111	664	1078	1111	1078	1111
Quantidade de água útil a 40°C		L	349	389	247	349	389	342	382
Temperatura de fábrica		°C	53	53	53	53	53	53	53
1 - a) Circuito Primário (Te=90°C; Ts=80°C); Circuito de Águas Sanitárias (Te=10°C; Ts=60°C) b) Circuito Primário (Te=70°C; Ts=60°C); Circuito de Águas Sanitárias (Te=10°C; Ts=60°C) 2 - A quantidade de fluido deve ser verificada pelo instalador. Em certos casos é necessário adicionar ou retirar fluído por forma a garantir o correto funcionamento do sistema. 3 - A frequência 60 Hz apenas está disponível sob encomenda. 4 - De acordo com EN16147, Regulamento Delegado (EU) Nº812/2013 e Regulamento Delegado (EU) Nº814/2013.
DIMENSÕES			250I	300I	200I	250ESM	300ESM	250IX	300IX
A			99	107	99	99	102	99	107
B			-	-	-	-	-	215	236
C			-	-	-	-	-	706	636
D			840	787	820	84	782	840	787
E			1025	1096	940	1025	1096	1025	1096
F			1343	1187	1044	1351	1182	1343	1187
G			1475	1330	1180	1477	1325	1475	1330
H			370	370	370	370	370	370	370
I			765	765	765	765	765	765	765
J			1540	1400	1240	154	1430	1540	1400
K			580	650	580	580	650	580	650
L			800
M			2000
N			20
O			875	945	875	875	945	875	945

ECO – 2 Painéis

DADOS TÉCNICOS TERMOACUMULADOR			250IS	300IS	300ESMS	250ISX	300ISX	500IS	500ISX
Peso em vazio		Kg.	45	50	95	52	57	66	93
Volume		L	250	300	300	245	295	455	455
Material (aço inox-i \| aço esmaltado-e)		-	i	i	e	i	i	i	i
Proteção catódica		-	Ânodo Mg (1”1/4)
Conexões hidráulicas	Água - entrada e saída	-	3/4”	3/4”	3/4”	3/4”	3/4”	1”	1”
	Valvula PT	Pol.	1/2”	1/2”	1/2”	1/2”	1/2”	1/2”	1/2”
	Recirculação	-	3/4”	3/4”	3/4”	3/4”	3/4”	3/4”	3/4”
	Entrada e saída serpentina	-				1”	1”		1”
Isolamento		-	Poliuretano de alta densidade 50mm
Pressão máxima		bar	7	7	7	7	7	7	7
Pressão de teste		bar	10	10	10	10	10	10	10
Temperatura máxima		°C	80	80	80	80	80	80	80
Perdas térmicas (EN12897)		kWh/24h	1.01	1.17	1.39	1.01	1.17	1.81	1.81
Pot. térmica serpentina (1)		kWh	Não aplicável			a)20 ; b)12		Não aplicável	a)54.2 ; b)32.5
PAINEL SOLAR TERMODINÂMICO
Dimensões (L x A x P)		mm	2000 x 800 x 20
Peso		Kg.	8
Pressão máx. de trabalho		Bar	12
Temp. máx. de exposição		°C	-40 \| 120
BLOCO TERMODINÂMICO
Dimensões (L x A x P)		mm	320 / 710 /280
Peso		Kg.	17.5
Pot.absorvida (méd/max)		W	390 \| 650
Pot. térmica (méd/max)		W	1400 \| 2380
Potência apoio elétrico		W	1500
Tipo compressor		-	Hermético
Nivel ruido compressor		dB	39
Fluido frigorigéneo / Qt. (2)		-/g	R134a / 1100
Material da tubagem			Cobre (DHP ISO1337)
Linha liq. \| asp.		Pol.	1/4” \| 3/8”
Alimentação		V / Hz	230 / Monofásico / 50 ou 60 (3)
Fusivel (geral \| resistência)		A	10 \| 10
PERFORMANCE (4)			250IS	300IS	300ESMS	250ISX	300ISX	500IS	500ISX
Perfil de carga		-	XL	XL	XL	XL	XL	XL	XL
Coeficiente de performance (COP)	Ar 14°C	-	3.7	3.6	4.6	3.7	3.6	3.5	3.5
Classe eficiência energética	Ar 14°C	-	A+	A+	A++	A+	A+	A+	A+
Eficiência energética	Ar 14°C	-	152	151	151	152	151	139	139
Consumo energético anual	Ar 14°C	kWh/ano	1103	1112	1112	1103	1112	1553	1553
Quantidade de água útil a 40°C		L	349	389	389	349	389	599	599
Temperatura de fábrica		°C	53	53	53	53	53	53	53
1 - a) Circuito Primário (Te=90°C; Ts=80°C); Circuito de Águas Sanitárias (Te=10°C; Ts=60°C) b) Circuito Primário (Te=70°C; Ts=60°C); Circuito de Águas Sanitárias (Te=10°C; Ts=60°C) 2 - A quantidade de fluido deve ser verificada pelo instalador. Em certos casos é necessário adicionar ou retirar fluído por forma a garantir o correto funcionamento do sistema. 3 - A frequência 60 Hz apenas está disponível sob encomenda. 4 - De acordo com EN16147, Regulamento Delegado (EU) Nº812/2013 e Regulamento Delegado (EU) Nº814/2013.2 A quantidade de fluido deve ser verificada pelo instalador. Em certos casos é necessário adicionar ou retirar fluído por forma a garantir o correto funcionamento do sistema. 3 A frequência 60 Hz apenas está disponível sob encomenda. 4 De acordo com EN16147, Regulamento Delegado (EU) Nº812/2013 e Regulamento Delegado (EU) Nº814/2013.
DIMENSÕES			250IS	300IS	300ESMS	250ISX	300ISX	500IS	500ISX
A			99	107	102	99	107	102	102
B			-	-	-	215	236	-	635
C			-	-	-	706	636	-	1525
D			840	787	782	840	787	782	782
E			1025	1096	1096	1025	1096	1093	1093
F			1343	1187	1182	1343	1187	1770	1770
G			1475	1330	1325	1475	1330	1937	1937
H			370	370	370	370	370	370	370
I			765	765	765	765	765	765	765
J			1540	1400	1430	1540	1400	2020	2020
K			580	650	650	580	650	650	650
L			800
M			2000
N			20
O			875	945	945	875	945	945	945
