BLOCCO SOLARE ULTRA
Pompa di calore solare termodinamica costruita secondo i più alti standard di qualità con prestazioni eccellenti.
TECNOLOGIA SOLARE TERMODINAMICA DI ULTIMA GENERAZIONE A CASA TUA.
SISTEMA SOLARE TERMODINAMICO
PRINCIPIO DI FUNZIONAMENTO

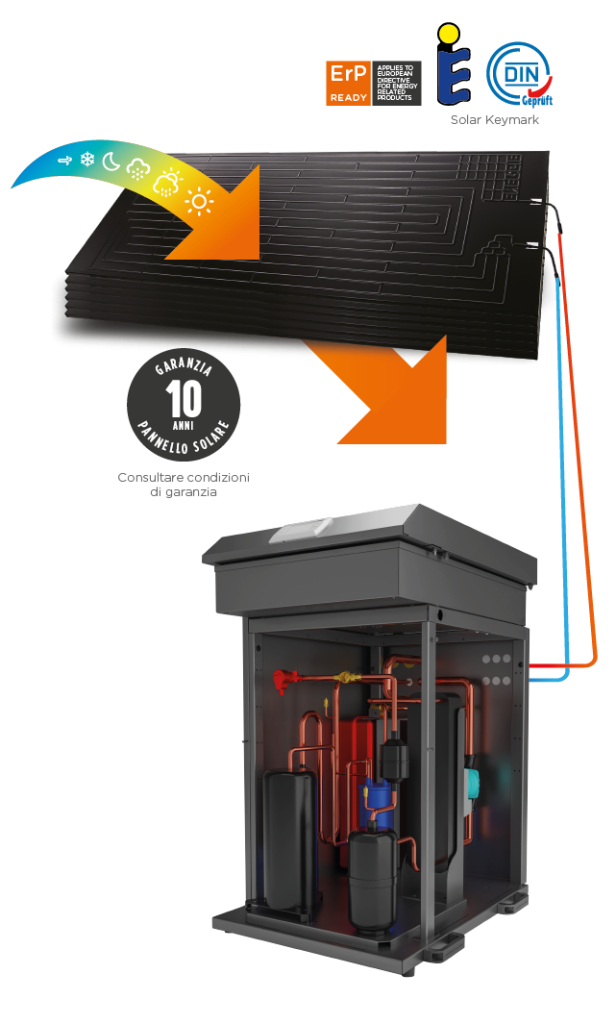

La tecnologia solare termodinamica, attraverso uno schema fisico identico a quello di un comune sistema solare termico a circolazione forzata e con componenti di una pompa di calore, è stata in grado di superare i limiti di queste due tecnologie incomplete, il sistema solare termico e la pompa di calore. Il principio di funzionamento si verifica quando il refrigerante ecologico percorre un circuito chiuso, il fluido entra nel pannello solare, che subisce l’azione di sole, pioggia, vento, temperatura ambiente e altri fattori climatici, fino ad arrivare ad uno scambiatore di calore, che, con l’aiuto di un piccolo compressore, riscalda l’acqua. Successivamente, il fluido si raffredda e il circuito si ripete.
MASSIMO RITORNO SULL’INVESTIMENTO
CARATTERISTICHE PRINCIPALI
- Performance solare
- Installazione semplificata “plug and use”
- Unitá Interna di ingombro ridotto (<1m2)
- Deposito ACS integrato (blocco solare ultra plus) di 200 litri
- Produzione acs fino a 70°C in modalitá pompa di calore tramite heat recovery
- Distanza massima tra unitá interna ed esterna fino a 20m
PERFORMANCE SOLARE
Pompa di calore solare testata secondo EN16147 con radiazione solare assente e tuttavia ha uno dei più alti coefficienti di prestazione sul mercato (COP = 3,8 per il modello di 250 litri, aria a 14°C e riscaldamento dell’acqua dai 10°C ai 54°C). Raggi- ungimento di coefficienti di prestazione più elevati con la presenza di radiazione solare.
SOLIDO E ROBUSTO
Il pannello solare termodinamico costruito in allumin- io anodizzato, è sottoposto al più rigoroso controllo di qualità e possiede un’ elevata resistenza all’ambi- ente salino. Ha 10 anni di garanzia anticorrosione. Un’unità esterna a impatto urbano/architettonico quasi zero, con la massima versatilità di installazione.
DATI TECNICI | ULTRA6 | ULTRA12 | ULTRA16 | ULTRA32 | |||
---|---|---|---|---|---|---|---|
Capac di riscaldamento1 | Potenza fornita | kW | 4,1 - 11,2 | 5 - 19 | 8 - 26 | 18,5 – 48,2 | |
Potenza mas fornita | kW | 11,2 | 18,7 | 25,8 | 48,2 | ||
Capacità di riscald.2 | Potenza nom fornita | kW | 8,5 | 10,3 | 16,2 | 39,6 | |
Consumo nominale | kW | 1,7 | 2,15 | 3,45 | 8,1 | ||
COP | kW | 4,97 | 4,8 | 4,7 | 4,91 | ||
Classe efficienza energetica riscal ambiente | A+ | ||||||

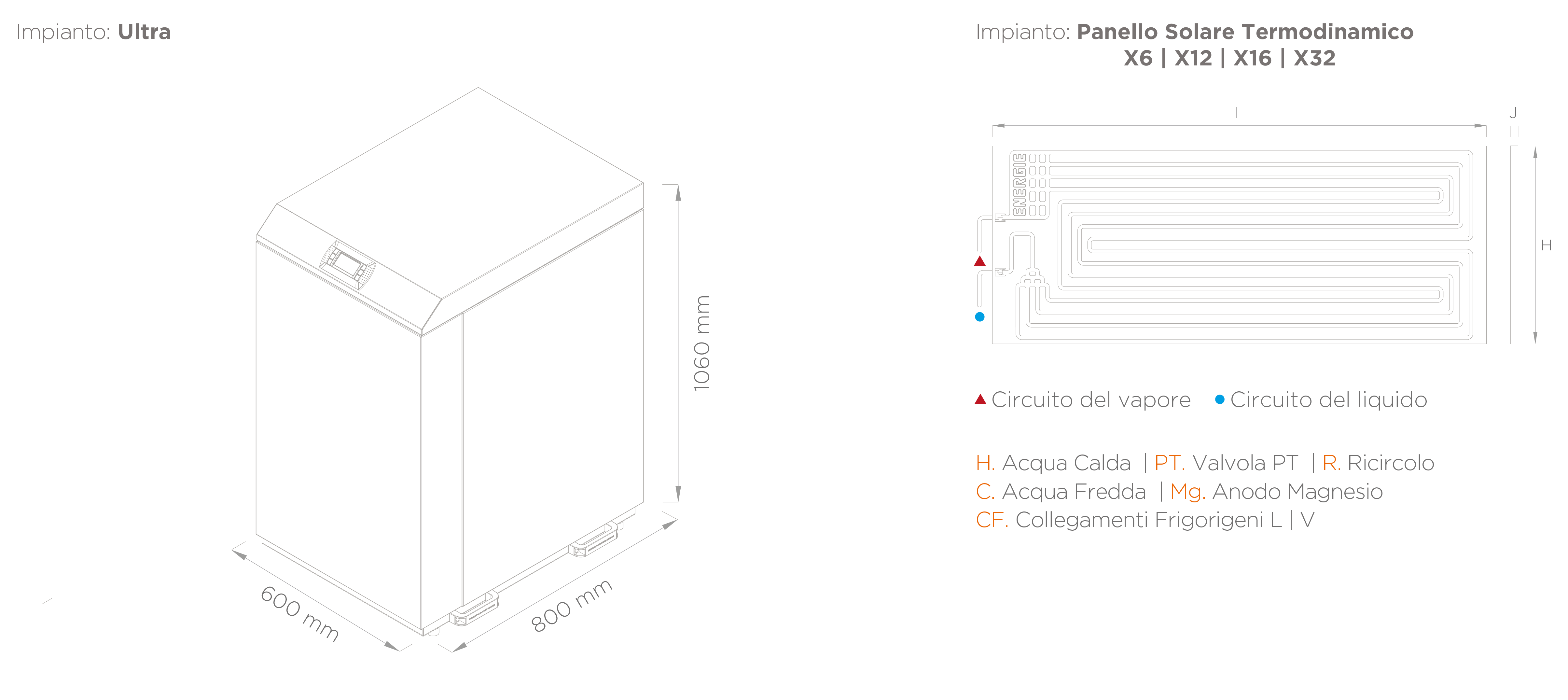

Dimensioni AxLxP | cm | 106X60X80 | 106X60X80 | 106X60X80 | 106X60X80 | ||
Peso | Kg | 115 | 115 | 115 | 135 | ||
Temperatura massima | °C | 55 | 60 | |||||
Collegamenti Idraulici | ingresso/uscita | 1”M | |||||
Refrigerante | Tipo | R410A | |||||
Precarico | Kg | 3,5 | |||||
Collegamenti | Liquido | 1/2” | |||||
Vapore | 3/4” | ||||||
Pressione Sonora (distanza 10m) | dBA | 65 | |||||
Alimentazione Elettrica | Tipo | 240V~50/60Hz | 240V ou 400V~50/60Hz | 400V~50/60Hz |
|||
Potenza massima consumata | kW | 2.75 | 5.7 | 7.8 | 13.2 | ||
UNITÁ ESTERNA - PANNELLI SOLARI | |||||||
Numero | 6 | 12 | 16 | 32 | |||
Dimensioni AxLxP | mm | 2000x800x20 | |||||
Peso | Kg | 8 | |||||
Tipo | Evaporatore solare passivo | ||||||
Materiale | Alluminio anodizzato | ||||||
COLLEGAMENTO TRA UNITÁ | |||||||
Distanza massima (precarico fino a 10 mt) | 20 m | ||||||
Divario massimo | 15 m | ||||||
(1) Secondo EN14511; Temperatura aria DB/WB 14°C/13°C; Temperatura acqua in ingresso/ in uscita 30°C/35°C; Radiazione solare 800w/m2 (2) Secondo EN14511; Temperatura aria DB/WB 7°C/6°C; Temperatura acqua in ingresso/ in uscita 30°C/35°C; Radiazione solare 400w/m2 (3) Secondo la norma EN 16147, A 14 / W 10-54 Kit Idraulico per Riscaldamento. Centrale: vaso espansione + valvola di sicurezza | Kit idraulico per sanitario: Vaso di espansione + gruppo di sicurezza + riduttore di pressione |
