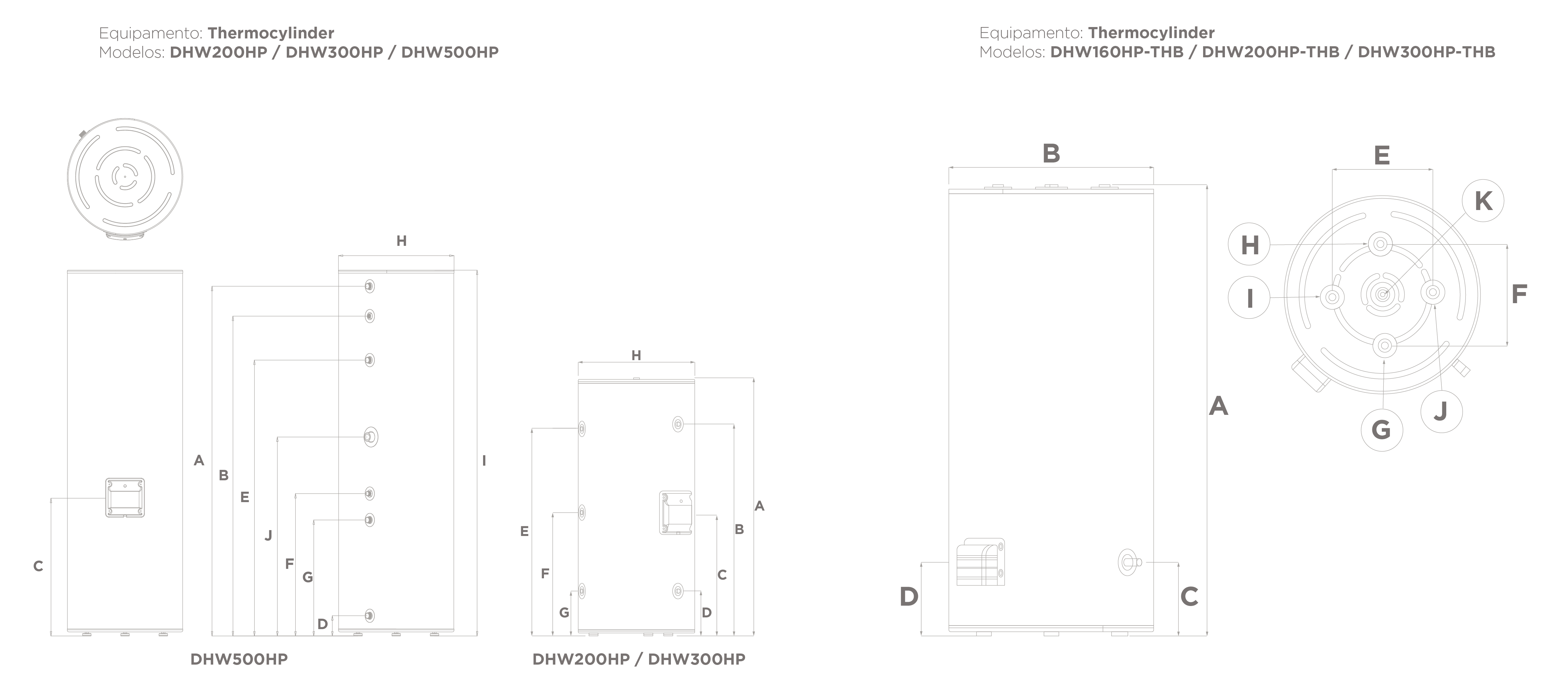

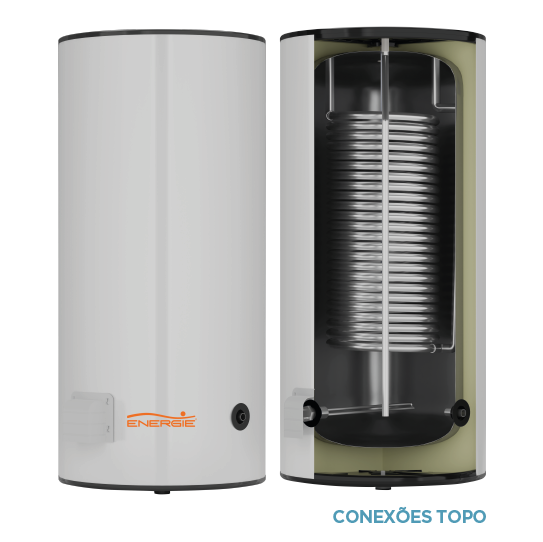

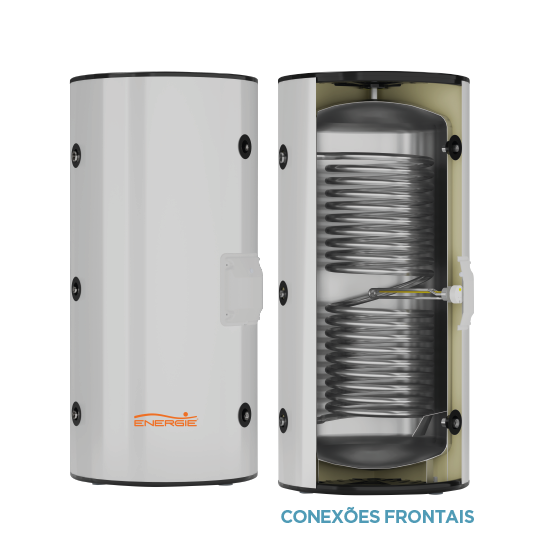

| CONEXÕES FRONTAIS | DHW200HP mm | Ø Pol. | DHW300HP mm | Ø Pol. | DHW500HP mm | Ø Pol. | OBS. | CONEXÕES DE TOPO | DHW160HP-THB mm | Ø Pol. | DHW200HP-THB mm | Ø Pol. | DHW300HP-THB mm | Ø Pol. | OBS. |
|---|---|---|---|---|---|---|---|---|---|
| A | 1240 | G 3/4” F | 1540 | G 3/4” F | 1937 | G 1"M | Água Quente | A | 960 | 1240 | 1540 | Altura |
| B | 1025 | G 1/2” F | 1320 | G 1/2” F | 1772 | G 1/2” F | Instrumentação | B | Ø580 | Ø580 | Ø580 | Diâmetro |
| C | 595 | G 1” 1/4" F | 595 | G 1” 1/4" F | 689 | G 1” 1/4" F | Resistência Elétrica | C | 185 | G 1/2” F | 185 | G 1/2” F | 185 | G 1/2” F | Descarga |
| D | 215 | G 3/4” F | 215 | G 3/4” F | 102 | G 1"M | Água Fria | D | 185 | G 1” 1/4 F | 185 | G 1” 1/4 F | 185 | G 1” 1/4 F | Resistência Elétrica |
| E | 1000 | G 3/4” F | 1080 | G 3/4” F | 1527 | G 1"M | Entrada Serpentina | E | 310 | 310 | 310 | - |
| F | 595 | G 1/2” F | 595 | G 1/2” F | 784 | 3/4” M | Recirculação | F | 310 | 310 | 310 | - |
| G | 215 | G 3/4” F | 215 | G 3/4” F | 637 | G 1"M | Saída da Serpentina | G | - | G 3/4” F | - | G 3/4” F | - | G 3/4” F | Entrada Água Fria |
| H | Ø580 | Ø580 | Ø650 | Diâmetro | H | - | G 3/4” F | - | G 3/4” F | - | G 3/4” F | Saída Água Quente |
| I | - | - | 2020 | Altura | I | - | G 1” F | - | G 1” F | - | G 1” F | Entrada Serpentina |
| J | - | - | 1095 | G 1"1/4F | Ânodo Magnésio | J | - | G 1” F | - | G 1” F | - | G 1” F | Saída Serpentina |
| K | - | G 1/2” F | - | G 1/2” F | - | G 1/2” F | Instrumentação |
| THERMOCYLINDER | DHW200HP | DHW300HP | DHW500HP | DHW160HP-THB | DHW200HP-THB | DHW300HP-THB | ||
|---|---|---|---|---|---|---|---|---|
| Volume | L | 200 | 270 | 450 | 160 | 200 | 270 | |
| Material | - | Inox | Inox | Inox | Inox | Inox | Inox | |
| Isolamento | mm | 50 | 50 | 50 | 50 | 50 | 50 | |
| Pressão máx tanque | Bar | 6 | 6 | 7 | 6 | 6 | 6 | |
| Temperatura máx tanque | °C | 90 | 90 | 90 | 90 | 90 | 90 | |
| Pressão máx serpentina | Bar | 8 | 8 | 8 | 8 | 8 | 8 | |
| Temperatura máx serpentina | °C | 90 | 90 | 90 | 90 | 90 | 90 | |
| Superfície Intercâmbio | m2 | 2.3 | 2.6 | 2,4 | 1.9 | 2.3 | 2.3 | |
| Perdas estáticas (EN 12897) | W | 59 | 65 | 92 | 53 | 59 | 65 | |
| Classe eficiência | - | B | B | C | B | B | B | |
| Potência Serpentina (1) | kW | a) 70 | b) 43 | a) 79 | b) 49 | a) 73 | b) 45 | a) 58 | b) 36 | a) 70 | b) 43 | a) 79 | b) 49 | |
| Alimentação Elétrica | - | 230V/50Hz | 230V/50Hz | 230V/50Hz | 230V/50Hz | 230V/50Hz | 230V/50Hz | |
| Potência resistência elétrica | W | 1500 | 1500 | 2000 | 1500 | 1500 | 1500 | |
| Limites temperature ambiente | °C | -5/40 | -5/40 | -5/40 | -5/40 | -5/40 | -5/40 | |
| Peso Vazio | Kg. | 51 | 60 | 77 | 38 | 48 | 62 | |
| Dimensões (Ø/alt) | mm | Ø580/1240 | Ø580/1540 | Ø650/2020 | Ø580/960 | Ø580/1240 | Ø580/1540 | |
| a) Circuito Primário (Te=90°C; Ts=80°C); Circuito de Águas Sanitárias (Te=10°C; Ts=55°C) b) Circuito Primário (Te=70°C; Ts=60°C); Circuito de Águas Sanitárias (Te=10°C; Ts=55°C) |
||||||||
