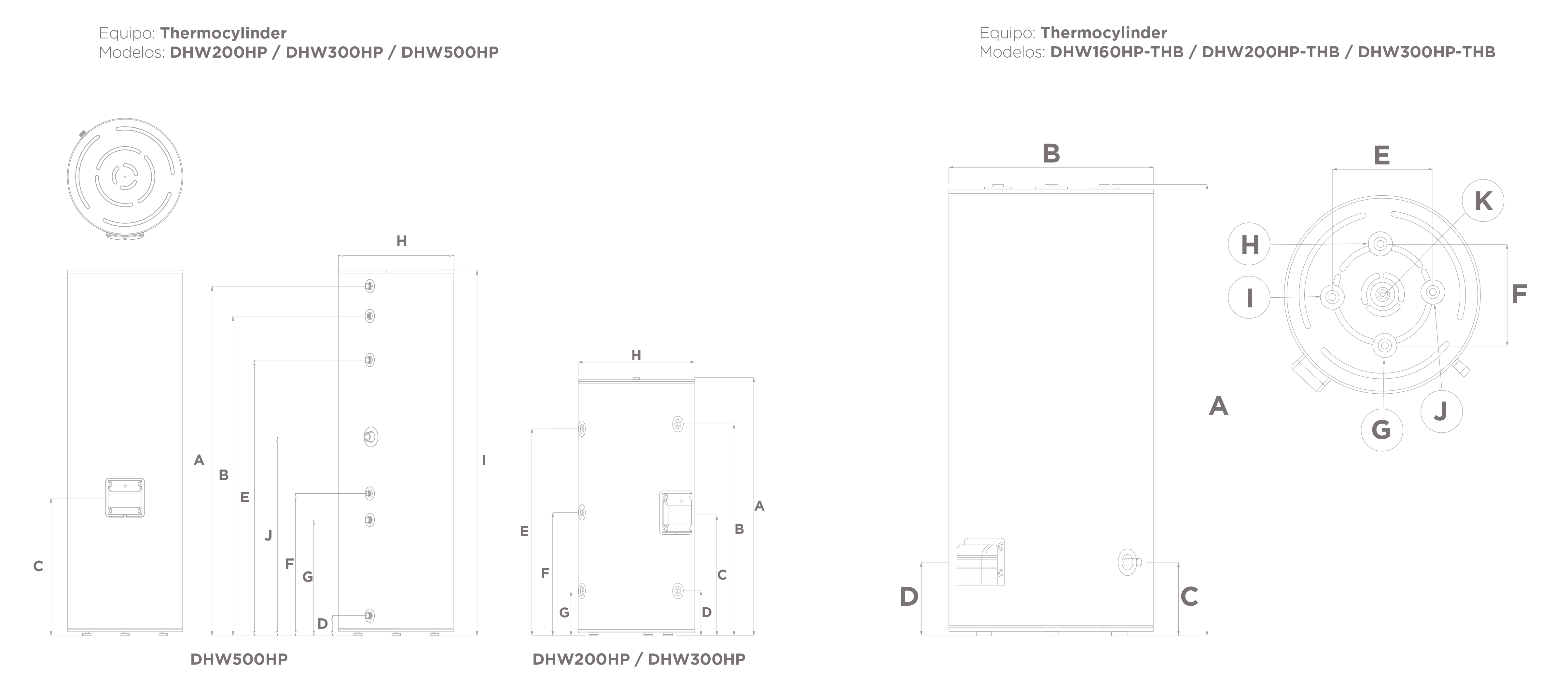

| STA | Ø Pol. | 200L mm | 300L mm | OBS. | TOP | Ø Pol. | 160L mm | 200L mm | 300L mm | OBS. |
|---|---|---|---|---|---|---|---|---|---|---|
| A | G 3/4” F | 1240 | 1540 | Altura / Agua caliente | A | - | 960 | 1240 | 1540 | Altura |
| B | G 1/2” F | 1000 | 1295 | Instrumentación | B | - | 580 | 580 | 580 | Diámetro |
| C | G 1” 1/4" F | 595 | 595 | Resistencia electrica | C | G 1/2” F | 185 | 185 | 185 | Drenaje |
| D | G 3/4” F | 215 | 215 | Agua fría | D | G 1” 1/4 F | 185 | 185 | 185 | Apoyo eléctrico |
| E | G 3/4” F | 975 | 1055 | Entrada serpentín | E | - | 300 | 300 | 300 | - |
| F | G 1/2” F | 595 | 595 | Recirculación | F | - | 300 | 300 | 300 | - |
| G | G 3/4” F | 215 | 215 | Salida serpentín | G | G 3/4” F | - | - | - | Agua fría |
| H | 580 | 580 | Diámetro | H | G 3/4” F | - | - | - | Agua caliente | |
| I | G 1” F | - | - | - | Entrada serpentín | |||||
| J | G 1” F | - | - | - | Salida serpentín | |||||
| K | G 1/2” F | - | - | - | Instrumentación |
| THERMOCYLINDER | STA 200L | STA 300L | TOP 160L | TOP 200L | TOP 300L | ||
|---|---|---|---|---|---|---|---|
| Capacidad | L | 200 | 270 | 160 | 200 | 270 | |
| Material | - | Inox | Inox | Inox | Inox | Inox | |
| Aislamiento | mm | 50 | 50 | 50 | 50 | 50 | |
| Presión máxima acumulador | Bar | 6 | 6 | 6 | 6 | 6 | |
| Temperatura máxima acumulador | °C | 90 | 90 | 90 | 90 | 90 | |
| Presión máxima serpentín | Bar | 8 | 8 | 8 | 8 | 8 | |
| Temperatura máxima serpentín | °C | 90 | 90 | 90 | 90 | 90 | |
| Superficie de intercambio | m2 | 2.3 | 2.6 | 1.9 | 2.3 | 2.3 | |
| Pérdidas estáticas (EN 12897) | W | 59 | 65 | 53 | 59 | 65 | |

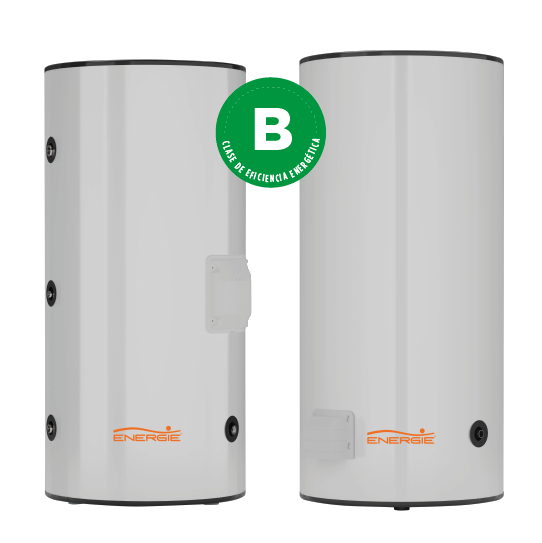

| Clase eficiencia energética | - | B | B | B | B | B | |
| Potencia serpentín (1) | kW | a) 70 | b) 43 | a) 79 | b) 49 | a) 58 | b) 36 | a) 70 | b) 43 | a) 79 | b) 49 | |
| Alimentación eléctrica | - | 230V/50Hz | 230V/50Hz | 230V/50Hz | 230V/50Hz | 230V/50Hz | |
| Potencia soporte eléctrico | W | 1500 | 1500 | 1500 | 1500 | 1500 | |
| Límites temperatura ambiente | °C | -5/40 | -5/40 | -5/40 | -5/40 | -5/40 | |
| Peso vacío | Kg. | 51 | 60 | 38 | 48 | 62 | |
| Dimensiones (Ø/Altura) | mm | Ø580/1240 | Ø580/1540 | Ø580/960 | Ø580/1240 | Ø580/1540 | |
| a) Circuito Primario (Te=90°C; Ts=80°C); Circuito de Aguas Sanitarias (Te=10°C; Ts=55°C) b) Circuito Primario (Te=70°C; Ts=60°C); Circuito de Aguas Sanitarias (Te=10°C; Ts=55°C) |
|||||||
