Ecotop
Sistema solar termodinámico de última generación, especialmente diseñado para el calentamiento de agua sanitaria. La solución ideal para apartamentos o espacios pequeños.
Agua caliente hasta 550C, las 24 horas del día, con la máxima eficiencia.
El ECOTOP está disponible en capacidades de 200 a 300 litros. Versión con 1 panel solar termodinámico y calentadores de agua equipados con o sin batería adicional de acero inoxidable. Consta de una unidad interior, el calentador de agua, y la unidad exterior, el panel solar termodinámico.
EFICIENCIA Y CALIDAD
EN LA PRODUCCIÓN DE AGUA CALIENTE SANITARIA
- Depósito de acero inoxidable
- Espacio mínimo ocupado en casa
- Alto nivel de eficiencia y ecológico
- Funcionamiento muy silencioso
- Función de hora con programación de tiempo
- Fácil instalación
- Función fotovoltaica inteligente
- Función anti-legionella programable
- Control de software en 6 idiomas
- Serpentina solar opcional
- Certificación HP Keymark
TECNOLOGÍA DEL PANEL SOLAR
- De aluminio anodizado con pintura hidrófugo y flexible
- Fácil de transportar e instalar, solo 8 kg y 2×0,8 m
- Sin vidrio, goma o materiales frágiles
- Sin problemas de sobrecalentamiento y congelación
- Se puede instalar en tejado, pared, jardín, etc.
- La eficiencia del panel no disminuye con el tiempo o la suciedad
- Sin necesidad de limpieza y resistente a la humedad
- Vida útil estimada de 25 años
- Aprobado en la prueba de corrosión con niebla salina equivalente a 20 años
- Certificación Solar Keymark
RENTABILIDAD MÁXIMA
ALTO DESEMPEÑO SOLAR
Bomba de calor solar probada según EN16147 con ausencia de radiación solar y, sin embargo, tiene uno de los coeficientes de rendimiento más altos del mercado (COP=3,8 para el modelo de 250 litros, aire a 14°C y calentamiento de agua desde los 10°C a los 54°C). Consiguiendo coeficientes de rendimiento superiores con la presencia de radiación solar.
SÓLIDO Y ROBUSTO
El panel solar termodinámico, construido en aluminio anodizado, está sometido a los más rigurosos controles de calidad con alta resistencia al ambiente salino. Tiene una garantía anticor- rosión de 10 años. Una unidad exterior con impac- to urbano/arquitectónico casi nulo y presenta una gran versatilidad de instalación.
SIMPLE Y ERGONÓMICO
La unidad interior del equipo tiene un diseño moderno y minimalista, con un acabado exterior en polímero de alto impacto (resistente con aisla- miento térmico y acústico). Dispone de conex- iones frontales de fácil acceso. Controlar el equipo es sencillo e intuitivo.
SOFISTICADO
La unidad interior del equipo tiene un tanque de acero inoxidable o esmaltado, así como un con- densador exterior. Aislamiento de poliuretano inyectado de alta densidad con protección catódica. El bloque termodinámico está equipa- do con un compresor de última generación, que tiene uno de los consumos eléctricos más bajos del mercado.
SISTEMA SOLAR TERMODINÁMICO

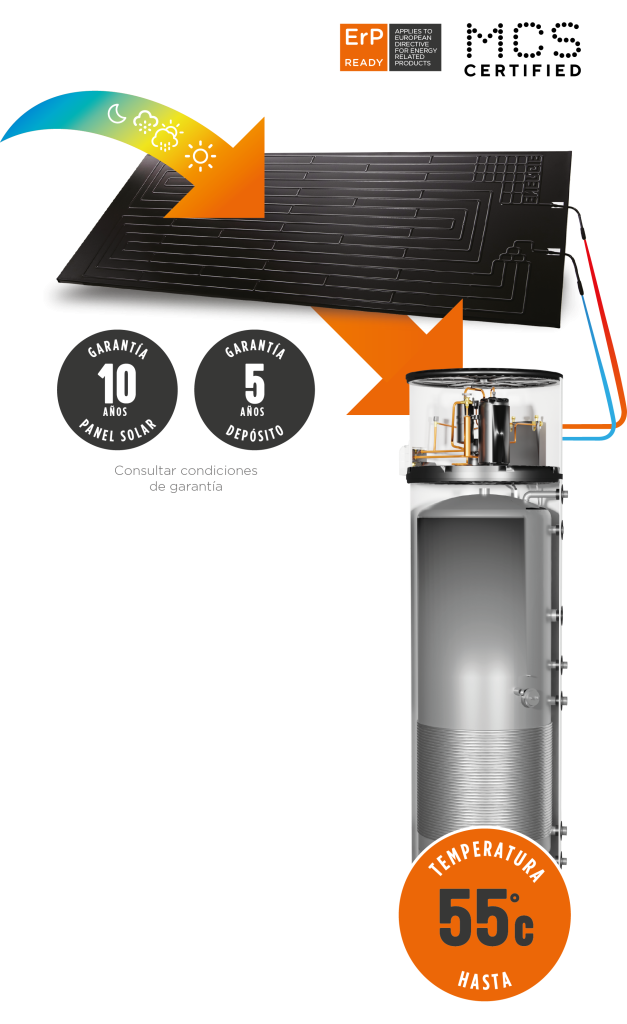

PRINCIPIO DE FUNCIONAMIENTO
La tecnología solar termodinámica, mediante un esque- ma físico similar al de un sistema solar térmico de circu- lación forzada junto con los componentes típicos de una bomba de calor, ha logrado superar las limitaciones de ambas tecnologías. El principio de funcionamiento se produce cuando el fluido refrigerante ecológico recorre un circuito cerra- do, el fluido entra en el panel solar, el cual sufre la acción del sol, la lluvia, el viento, la temperatura ambiente y otros factores climáticos, hasta un intercambiador de calor, que con la ayuda de un pequeño compresor calienta el agua. Después el líquido se enfría y el circuito se repite. Como el fluido tiene una temperatura de ebullición de aproximadamente -30°C, el sistema funciona incluso ante la ausencia total de sol e incluso de noche, propor- cionando agua caliente a 55°C las 24 horas del día.
EQUIPAMIENTO
- Sin conductos ni ventiladores
- Sin ciclos de descongelación que consuman energía
- Compresor súper eficiente de bajo consumo
- No es necesario instalar equipos de apoyo
PANEL SOLAR
- Captura el calor independiente- mente de los factores climáticos
- El circuito primario no necesita disipar el exceso de calor en los días calurosos
- Fácil integración arquitectónica, versátil y sin impacto visual
ALTO NIVEL DE EFICIENCIA
PRODUÇÃO DE ÁGUAS QUENTES SANITÁRIAS
- Compresor
- Resistencia eléctrica
- Desinfección
- Función solar
- Alarma
APROVECHAMIENTO RACIONAL DE SU SISTEMA FOTOVOLTAICO
Con la función fotovoltaica inteligente, el siste- ma solar ENERGIE absorbe la energía extra gene- rada por paneles fotovoltaicos, energía eólica o pequeñas centrales hidroeléctricas de almace- namiento, permitiendo así aprovechar esta energía que de otro modo se desperdiciaría.
- Panel Solar Termodinámico.
- Termoacumulador
- Bloque Termodinámico.
- Paneles Fotovoltaicos.
- Inversor
NUEVA APPYA DISPONIBLE PARA ANDROID
SEPA QUE
Cualquier sistema solar termodinámico en su interior tiene un solo elemento mecánico con consumo eléctrico. Este elemento es un compresor de bajo consumo súper eficiente. Dado que la capacidad de captar el calor del ambiente está garantizada principalmente por la radiación solar, es superior a cualquier otro equipo destinado al mismo propósito, el ahorro es superior. El mantenimiento del sistema es prácticamente nulo y la durabilidad muy alta.
| DATOS TÉCNICOS TERMOACUMULADOR | 200i | 250i | 300i | 200ix | 250ix | 300ix | ||
|---|---|---|---|---|---|---|---|---|
| Peso en vacío | Kg. | 58 | 65 | 71 | 61 | 68 | 74 | |
| Volumen | L | 200 | 250 | 300 | 195 | 245 | 295 | |
| Material termoacumulador | - | Acero Inoxidable | ||||||
| Proteção catódica | - | Ánodo Mg (1”1/4) | ||||||
| Conexiones hidráulicas | Agua - entrada y salida | Pol. | 3/4” | 3/4” | 3/4” | 3/4” | 3/4” | 3/4” |
| Válvula PT | 1/2” | 1/2” | 1/2” | 1/2” | 1/2” | 1/2” | ||
| Recirculación | 3/4” | 3/4” | 3/4” | 3/4” | 3/4” | 3/4” | ||
| Serpentina - entrada y salida | - | - | - | 1" | 1" | 1" | ||
| Aislamiento | - | Poliuretano de alta densidad 50mm | ||||||
| Presión máxima | Bar | 7 | 7 | 7 | 7 | 7 | 7 | |
| Temperatura máxima | °C | 80 | 80 | 80 | 80 | 80 | 80 | |
| Pérdida térmica (EN12897) | kWh/24h | 0.99 | 01.01 | 1.17 | 0.99 | 01.01 | 1.17 | |
| Potencia térmica Serpentina (1) | kWh | No aplicable | No aplicable | No aplicable | a)20 ; b)12 | a)20 ; b)12 | a)20 ; b)12 | |
| PANEL SOLAR TERMODINÁMICO | ||||||||
| Material | - | Aluminio anodizado solarcoat | ||||||
| Dimensiones (L x A x A) | mm | 2000 x 800 x 20 | ||||||
| Peso | Kg. | 8 | ||||||
| Presión máxima de trabajo | Bar | 12 | ||||||
| Temperatura máxima de exposición | °C | -40 | 120 | ||||||
| BLOQUE TERMODINÁMICO | ||||||||
| Potencia absorbida (med/máx.) | W | 350 | 600 | ||||||
| Potencia térmica (med/máx.) | W | 1250 | 2100 | ||||||
| Potencia apoyo eléctrico | W | 1500 | ||||||
| Fluido refrigerante / Cant. (2) | -/g | R134a / 1100 | ||||||
| Material tubería | - | Cobre (DHP ISO1337) | ||||||
| Línea liq. | asp. | Pol. | 1/4” | 3/8” | ||||||
| Alimentación | V / Hz | 220-240 / Monofásico / 50 ou 60 (3) | ||||||
| Fusible (general | resistencia) | A | 10 | 10 | ||||||
| Temperatura funcionamiento | °C | -5 | 45 | ||||||
| DESEMPEÑO (4) | 250i | 250i | 300i | 200ix | 250ix | 300ix | ||
| Perfil de carga | - | L | XL | XL | L | XL | XL | |
| Coeficiente de desempeño (COP) | Aire 14°C | - | 3.6 | 3.8 | 3.7 | 3.6 | 3.8 | 3.7 |
| Clase eficiencia energética | Aire 14°C | - | A++ | A+ | A+ | A++ | A+ | A+ |
| Eficiencia energética | Aire 14°C | - | 154 | 155 | 151 | 154 | 155 | 151 |
| Consumo energético anual | Aire 14°C | KWh/año | 664 | 1078 | 1111 | 664 | 1078 | 1111 |
| Cantidad de agua útil a 40°C | L | 247 | 349 | 389 | 240 | 342 | 382 | |
| Temperatura de fábrica | °C | 53 | 53 | 53 | 53 | 53 | 53 | |
| Potencia de sonido interior | dB | 47 | 47 | 47 | 47 | 47 | 47 | |
| 1 - a) Circuito primario (Te = 90°C; Ts = 80°C); Circuito de agua sanitaria (Te = 10°C; Ts = 60°C) b) Circuito primario (Te = 70°C; Ts = 60°C); Circuito de agua sanitaria (Te = 10°C; Ts = 60°C) 2 - La cantidad de fluido debe ser verificada por el encargado de la instalación. En determinados casos es necesario ajustar la cantidad de fluido para garantizar el correcto funcionamiento del sistema. 3 - La frecuencia de 60 Hz solo está disponible bajo pedido. 4 - Según EN16147, Reglamento Delegado (UE) Nº812 / 2013 y Reglamento Delegado (UE) Nº814 / 2013. |
||||||||
| Dimensiones mm | 250I | 250I | 300I | 200IX | 250IX | 300IX | ||
| A | 99 | 99 | 107 | 99 | 131 | 107 | ||
| B | - | - | - | 215 | 231 | 236 | ||
| C | - | - | - | 706 | 435 | 636 | ||
| D | 820 | 840 | 787 | 820 | 690 | 787 | ||
| E | 940 | 1025 | 1096 | 940 | 840 | 1096 | ||
| F | 1044 | 1343 | 1187 | 1044 | 1205 | 1187 | ||
| G | 1180 | 1475 | 1330 | 1180 | 1325 | 1330 | ||
| H | 580 | 580 | 650 | 580 | 580 | 650 | ||
| I | 1615 | 1915 | 1775 | 1615 | 1915 | 1775 | ||
| M | 800 | |||||||
| N | 2000 | |||||||
| O | 20 | |||||||
