Ecotop
Sistema solare termodinamico all’avanguardia, appositamente progettato per il riscaldamento dell’acqua sanitaria. La soluzione ideale per appartamenti o piccoli spazi.
Acqua calda fino a 550C, 24 ore su 24, con la massima efficienza.
L’ECOTOP è disponibile con capacità da 200 a 300 litri. Versione con 1 pannello solare termodinamico e scaldacqua equipaggiati con o senza serpentino aggiuntivo in acciaio inox. Si compone di un’unità interna, lo scaldabagno, e l’unità esterna, il pannello solare termodinamico.
EFFICIENZA E QUALITÀ
NELLA PRODUZIONE DI ACQUA CALDA SANITARIA
- Serbatoio in acciaio inox
- Spazio minimo occupato in casa
- Alto livello di efficienza ed ecologia
- Funzionamento silenzioso
- Funzione oraria con programmazione chrono
- Facilità di installazione
- Funzione intelligente fotovoltaica
- Funzione anti-legionella programmabile
- Controller con software in 6 lingue
- Serpentina solare opzionale
- Certificazione HP Keymark
TECNOLOGIA DEL PANNELLO SOLARE TERMODINAMICO
- Alluminio anodizzato, con vernice idrorepellente e flessibile
- Facile da trasportare e installare, solo 8 kg e 2×0,8 m
- Nessun vetro, gomme o materiali fragili
- Nessun problema di surriscaldamento e congelamento
- Può essere installato sul tetto, parete, giardino, etc.
- L’efficienza del pannello non diminuisce con il tempo o con lo sporco
- Nessuna pulizia necessaria e resistenza all’umidità
- Durata di vita stimata di 25 anni
- Test di corrosione superato tramite prova con nebbia salina equivalente a 20 anni
- Certificazione Solare Keymark
MASSIMO RITORNO DALL’INVESTIMENTO
PERFORMANCE SOLARE
Pompa di calore solare testata secondo EN16147 con radiazione solare assente e tuttavia ha uno dei più alti coefficienti di prestazione sul mercato (COP = 3,8 per il modello di 250 litri, aria a 14°C e riscaldamento dell’acqua dai 10°C ai 54°C). Raggi- ungimento di coefficienti di prestazione più elevati con la presenza di radiazione solare.
SOLIDO E ROBUSTO
Il pannello solare termodinamico costruito in allumin- io anodizzato, è sottoposto al più rigoroso controllo di qualità e possiede un’ elevata resistenza all’ambi- ente salino. Ha 10 anni di garanzia anticorrosione. Un’unità esterna a impatto urbano/architettonico quasi zero, con la massima versatilità di installazione.
SEMPLICE ED ERGONOMICO
L’unità interna dell’apparecchiatura è dotata di un design moderno e minimalista, con una finitura esterna in polimero ad alto impatto (resistente con isolamento termico e acustico). Ha collegamenti frontali di facile accesso. Il controllo dell’apparec- chiatura è semplice e intuitivo.
SOFISTICATO
L’unità interna dell’apparecchiatura ha un serbatoio in acciaio inox o smaltato, così come un condensa- tore esterno. Isolamento in poliuretano iniettato ad alta densità e protezione catodica. Il blocco termo- dinamico è equipaggiato con un compressore all’avanguardia, e può vantare di consumi elettrici tra i più bassi sul mercato.
SISTEMA SOLARE TERMODINAMICO

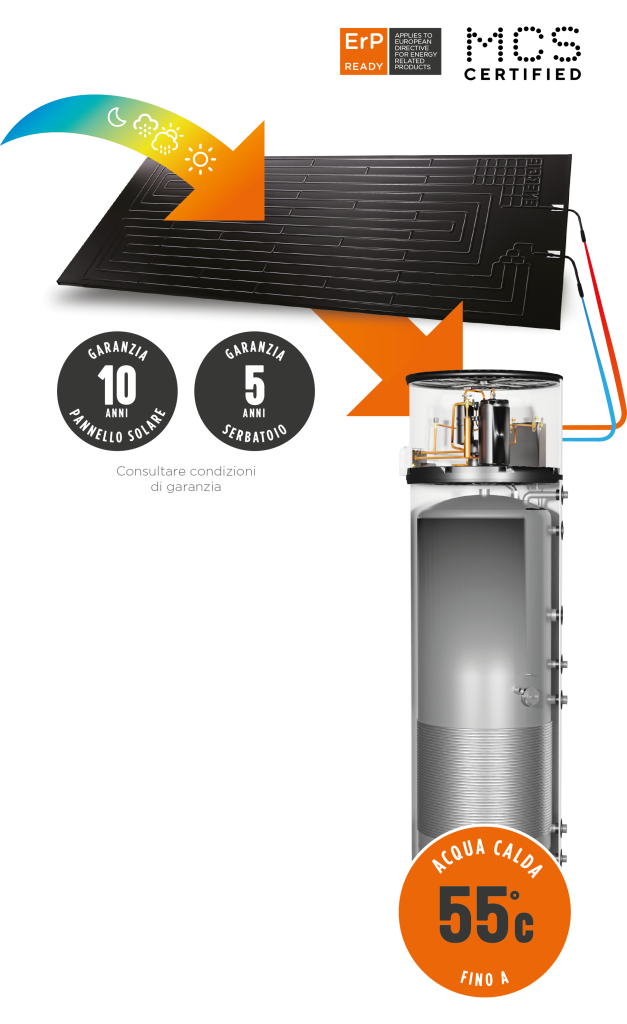

PRINCIPIO DI FUNZIONAMENTO
La tecnologia solare termodinamica, attraverso uno schema fisico identico a quello di un comune sistema solare termico a circolazione forzata e con componenti di una pompa di calore, è stata in grado di superare i limiti di queste due tecnologie incomplete, il sistema solare termi- co e la pompa di calore. Il principio di funzionamento si verifica quando il refriger- ante ecologico percorre un circuito chiuso, il fluido entra nel pannello solare, che subisce l’azione di sole, pioggia, vento, temperatura ambiente e altri fattori climatici, fino ad arrivare ad uno scambiatore di calore, che, con l’aiuto di un piccolo compressore, riscalda l’acqua. Successivamente, il fluido si raffredda e il circuito si ripete. Poiché il fluido ha una temperatura di ebollizione di circa -300C, il sistema funziona anche in completa assenza di sole e anche di notte fornendo acqua calda a 550C, 24 ore al giorno.
IMPIANTO
- Senza tubature e ventilatori
- Nessun ciclo di sbrinamento che consuma energia
- Compressore efficiente a basso consumo
- Nessuna necessità di installare attrezzature di supporto
PANNELLO SOLARE
- Cattura il calore indipendentemente dai fattori atmosferici
- Il circuito primario non ha necessità di dissipare il calore in eccesso nei giorni più caldi
- Facile integrazione architettonica, versatile senza impatto visivo
ALTO LIVELLO DI EFFICIENZA
PRODUÇÃO DE ÁGUAS QUENTES SANITÁRIAS
- Compressor
- Compressore
- Disinfect
- Funzione solare
- Allarme
USO RAZIONALE DEL TUO IMPIANTO FOTOVOLTAICO
Con la funzione fotovoltaica intelligente, il sistema solare ENERGIE assorbe l’energia extra generata dai pannelli fotovoltaici, dall’energia eolica o da piccoli impianti di accumulo idroelettrico, permet- tendo così di sfruttare questa energia che andreb- be sprecata.
- Pannello Solare Termodinamico.
- Scaldabagno.
- Blocco Termodinamico.
- Pannelli Fotovaltaici.
- Invertitore
NUOVA APPGIÀ DISPONIBILE PER ANDROID
LO SAPEVI CHE
Qualsiasi sistema solare termodinamico al suo interno ha un solo elemento meccanico a consumo elettrico. Questo elemento è un compressore a basso consumo super efficiente. Poiché la capacità di raccolta del calore dall’ambiente è garantita principalmente dalla radiazione solare, diventa superiore a qualsiasi altra apparecchiatura destinata allo stesso scopo e i risparmi sono massimi. La manutenzione del sistema è praticamente zero e gode di un’elevata longevità
| DATI TECNICI SCALDABAGNO | 200i | 250i | 300i | 200ix | 250ix | 300ix | ||
|---|---|---|---|---|---|---|---|---|
| Peso a vuoto | Kg. | 58 | 65 | 71 | 61 | 68 | 74 | |
| Volume | L | 200 | 250 | 300 | 195 | 245 | 295 | |
| Materiale scaldabagno | - | Acciaio Inox | ||||||
| Protezione catodica | - | Anodo Mg (1”1/4) | ||||||
| Collegamenti idraulici | Acqua - entrata e uscita | Pol. | 3/4” | 3/4” | 3/4” | 3/4” | 3/4” | 3/4” |
| Valvola PT | 1/2” | 1/2” | 1/2” | 1/2” | 1/2” | 1/2” | ||
| Ricircolo | 3/4” | 3/4” | 3/4” | 3/4” | 3/4” | 3/4” | ||
| Serpentina entrata e uscita | - | - | - | 1" | 1" | 1" | ||
| Isolamento | - | Poliuretano ad alta densità 50mm | ||||||
| Massima pressione | Bar | 7 | 7 | 7 | 7 | 7 | 7 | |
| Temperatura massima | °C | 80 | 80 | 80 | 80 | 80 | 80 | |
| Perdita termiche (EN12897) | kWh/24h | 0.99 | 01.01 | 1.17 | 0.99 | 01.01 | 1.17 | |
| PANNELLO SOLARE TERMODINAMICO | ||||||||
| Materiale | - | Alluminio Anodizzato Solarcoat | ||||||
| Dimensioni (L x A x P) | mm | 2000 x 800 x 20 | ||||||
| Peso | Kg. | 8 | ||||||
| Pressione max. di funzionamento | Bar | 12 | ||||||
| Temp. max. di esposizione | °C | -40 | 120 | ||||||
| BLOCCO TERMODINAMICO | ||||||||
| Pot. assorbita (med/max) | W | 350 | 600 | ||||||
| Pot. termica (med/max) | W | 1250 | 2100 | ||||||
| Potenza supporto elettrico | W | 1500 | ||||||
| Fluido refrigerante / Qt. (1) | -/g | R134a / 1100 | ||||||
| Materiale tubatura | - | Rame (DHP ISO1337) | ||||||
| Circuito liq. | asp. | Pol. | 1/4” | 3/8” | ||||||
| Alimentazione | V / Hz | 220-240 / Monofasico / 50 o 60 (2) | ||||||
| Fusibile (generale | resistenza) | A | 10 | 10 | ||||||
| Temperature di esercizio | °C | -5 | 45 | ||||||
| PERFORMANCE (3) | 250i | 250i | 300i | 200ix | 250ix | 300ix | ||
| Profilo di Caruica | - | L | XL | XL | L | XL | XL | |
| Coefficiente performance (COP) | Aria 14°C | - | 3.6 | 3.8 | 3.7 | 3.6 | 3.8 | 3.7 |
| Classe efficienza energetica | Aria 14°C | - | A++ | A+ | A+ | A++ | A+ | A+ |
| Efficienza energetica | Aria 14°C | - | 154 | 155 | 151 | 154 | 155 | 151 |
| Consumo energetico annuale | Aria 14°C | KWh/ano | 664 | 1078 | 1111 | 664 | 1078 | 1111 |
| Quantità acqua utile a 40°C | L | 247 | 349 | 389 | 240 | 342 | 382 | |
| Temperatura di fabbrica | °C | 53 | 53 | 53 | 53 | 53 | 53 | |
| Potenza sonora interna | dB | 47 | 47 | 47 | 47 | 47 | 47 | |
| 1 - La quantità di fluido deve essere verificata dall'installatore. In alcuni casi è necessario regolare la quantità di fluido per garantire il corretto funzionamento dell'impianto. 3 - La frequenza 60 Hz è disponibile solo su richiesta. 3 - Secondo EN16147, Regolamento Delegato (UE) Nº812/2013 e Regolamento Delegato (UE) Nº814/2013. |
||||||||
| DIMENSIONI mm | 250I | 250I | 300I | 200IX | 250IX | 300IX | ||
| A | 99 | 99 | 107 | 99 | 131 | 107 | ||
| B | - | - | - | 215 | 231 | 236 | ||
| C | - | - | - | 706 | 435 | 636 | ||
| D | 820 | 840 | 787 | 820 | 690 | 787 | ||
| E | 940 | 1025 | 1096 | 940 | 840 | 1096 | ||
| F | 1044 | 1343 | 1187 | 1044 | 1205 | 1187 | ||
| G | 1180 | 1475 | 1330 | 1180 | 1325 | 1330 | ||
| H | 580 | 580 | 650 | 580 | 580 | 650 | ||
| I | 1615 | 1915 | 1775 | 1615 | 1915 | 1775 | ||
| M | 800 | |||||||
| N | 2000 | |||||||
| O | 20 | |||||||
