Ecotop

Página principal / Produtos Energie / Águas Quentes Sanitárias (AQS) / Ecotop

Sistema solar termodinâmico de última geração, especialmente concebido para o aquecimento de água de uso doméstico. A solução ideal para apartamentos ou espaços reduzidos.
O ECOTOP está disponível nas capacidades de 200 a 300 litros. Versão de 1 painel solar termodinâmico e termoacumuladores equipados com ou sem serpentina suplementar, de aço inox. É composto por uma unidade interior, o termoacumulador, e a unidade exterior, o painel solar termodinâmico.
Água quente até 550C, 24 horas por dia, com a máxima eficiência.

Contacte-nos
Peça-nos um Orçamento

Eficiência & qualidade

NA PRODUÇÃO DE ÁGUA QUENTE SANITÁRIA

  • Depósito em aço inox
  • Mínimo espaço ocupado em casa
  • Elevado nível de eficiência e ecologia
  • Funcionamento silencioso
  • Função horária com programação chrono
  • Fácil instalação
  • Função inteligente fotovoltaica
  • Função anti-legionella programável
  • Controlador com software em 6 idiomas
  • Serpentina solar opcional
  • Certificação HP Keymark

TECNOLOGIA DO PAINEL SOLAR TERMODINÂMICO

  • Em alumínio anodizado, com pintura hidrófugo e flexível
  • Fácil de transportar e instalar, apenas 8kg e 2×0,8m
  • Sem presença de vidro, borrachas ou materiais frágeis
  • Sem problemas de sobreaquecimento e congelamento
  • Poderá ser instalado no telhado, parede, jardim, etc.
  • A eficiência do painel não diminui com o tempo ou sujidade
  • Sem necessidade de limpeza e resistência à humidade
  • Vida útil estimada de 25 anos
  • Aprovado ao teste de corrosão em ensaio de nevoeiro salino equivalente a 20 anos
  • Certificação Solar Keymark

MÁXIMO RETORNO SOBRE O INVESTIMENTO

24 HORAS POR DIA / 7 DIAS POR SEMANA / 365 DIAS POR ANO

PERFORMANCE SOLAR

Bomba de calor solar testada de acordo com a EN16147 com radiação solar ausente e, no entanto, possui um dos coeficientes de desempenho mais elevados do mercado (COP = 3,8 para o modelo de 250 litros, ar a 14°C e aquecimento de água dos 10°C aos 54°C). Conseguindo atingir coeficientes de desempenho superiores com a presença de radiação solar.

SÓLIDO E ROBUSTO

O painel solar termodinâmico construído em alumínio anodizado, é submetido ao mais rigoroso controlo de qualidade com elevada resistência a ambiente salino. Possui 10 anos de garantia anticorrosão. Uma unidade exterior com impacto urbanístico/arquitectónico quase nulo, com a maior versatilidade de instalação.

SIMPLES E ERGONÓMICO

A unidade interior do equipamento é dotada de um design moderno e minimalista, com acabamento exterior em polímero de alto impacto (resistente com isolamento térmico e acústico). Possui conexões frontais de fácil acesso. O controlo do equipamento é simples e intuitivo.

SOFISTICADO

A unidade interior do equipamento possui cuba em aço inox ou esmaltado, assim como condensador exterior. Isolamento em poliuretano injectado de alta densidade e protecção catódica. O bloco termodinâmico está equipado com um compressor de última geração, com um dos consumos eléctricos mais baixos do mercado.

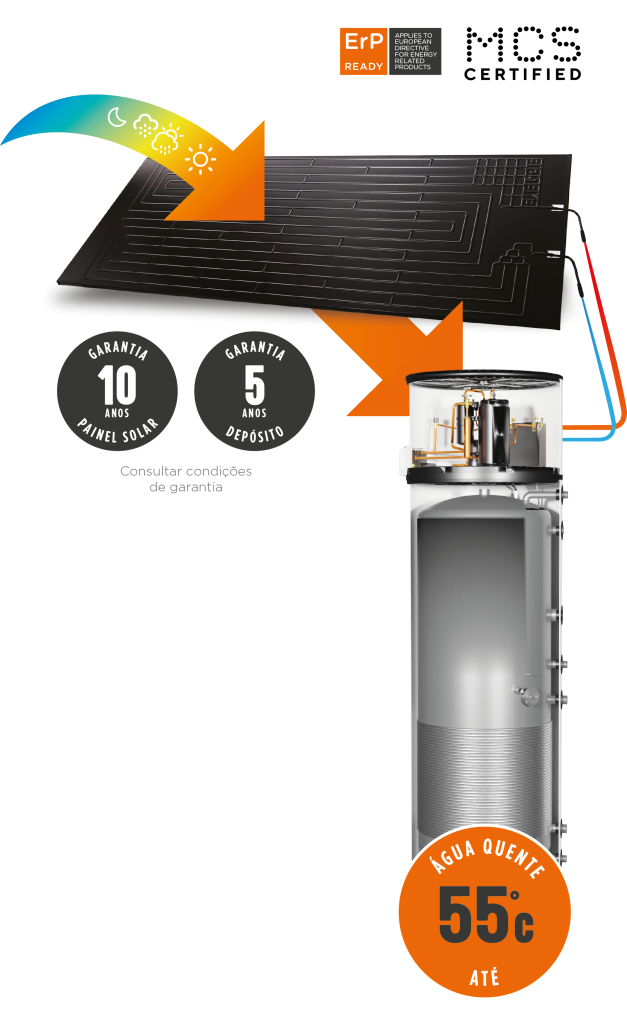

SISTEMA SOLAR TERMODINÂMICO

PRINCÍPIO DE FUNCIONAMENTO

A tecnologia solar termodinâmica, através de um esquema físico idêntico ao de um vulgar sistema solar térmico de circulação forçada e de componentes de uma bomba de calor, conseguiu superar as limitações destas duas tecnologias incompletas, o sistema solar térmico e a bomba de calor. O princípio de funcionamento decorre quando o fluido refrigerante ecológico percorre um circuito fechado, o fluido entra no painel solar, que sofre ação do sol, da chuva, do vento, da temperatura ambiente e restantes fatores climáticos, até um permutador de calor, que com a ajuda de um pequeno compressor, aquece a água. Depois o fluido arrefece e o circuito repete-se. Como o fluido tem uma temperatura de ebulição de aproximadamente -30°C, o sistema funciona mesmo com completa ausência de sol e até mesmo à noite disponibilizando água quente a 55°C, 24 horas por dia.

EQUIPAMENTO
  • Sem condutas e sem ventiladores
  • Sem ciclos de descongelação consumidores de energia
  • Compressor super eficiente de baixo consumo
  • Sem necessidade de instalação de equipamentos de apoio
PAINEL SOLAR
  • Capta calor independentemente dos fatores climatéricos
  • Circuito primário não necessita de dissipar calor em excesso nos dias mais quentes
  • Fácil integração arquitetónica, versátil sem impacto visual

ALTO NÍVEL DE EFICIÊNCIA

PRODUÇÃO DE ÁGUAS QUENTES SANITÁRIAS

  • Compressor
  • Resistência elétrica
  • Disinfect
  • Função solar
  • Alarme.

APROVEITAMENTO RACIONAL DO SEU SISTEMA FOTOVOLTAICO

Com a função inteligente fotovoltaica, o sistema solar ENERGIE absorve a energia extra gerada pelos painéis fotovoltaicos, energia eólica ou pe- quenas centrais hidrelétricas de armazenamento, permitindo assim aproveitar essa energia que seria desperdiçada.

  1. Painel Solar Termodinâmico.
  2. Termoacumulador.
  3. Bloco Termodinâmico.
  4. Painéis Fotovoltaicos.
  5. Inversor

NOVA APP JÁ DISPONÍVEL PARA ANDROID

Configurar modos de funcionamento

Modo Férias

Histórico de consumos

Programação horária

Controlo de temperatura

Ciclo anti-legionella

SABIA QUE

Qualquer sistema solar termodinâmico no seu interior só possui um elemento mecânico com consumo elétrico. Este elemento é um compressor de baixo consumo super eficiente. Dado que a capacidade de captação de calor do meio ambiente é primariamente assegurada pela radiação solar, torna-se superior a qualquer outro equipamento destinado à mesma finalidade, a poupança é máxima. A manutenção do sistema é praticamente nula e longevidade muito elevada.

DADOS TÉCNICOS TERMOACUMULADOR200i250i300i200ix250ix300ix
Peso em VazioKg.586571616874
VolumeL200250300195245295
Material Termoacumulador-Aço Inox
Proteção Catódica-Ânodo Mg (1”1/4)
Conexões HidráulicasÁgua - Entrada e SaídaPol.3/4”3/4”3/4”3/4”3/4”3/4”
Válvula PT1/2”1/2”1/2”1/2”1/2”1/2”
Recirculação3/4”3/4”3/4”3/4”3/4”3/4”
Serpentina | Entrada e Saída--1”1”1”
Isolamento Poliuretano de alta densidade 50mm
Pressão Máximabar777777
Temperatura Máxima°C808080808080
Perdas Térmicas (EN12897)kWh/24h0.991.011.170.991.011.17
Pot. Térmica Serpentina (1)kWNão AplicavelNão AplicavelNão Aplicavela)20 ; b)12a)20 ; b)12a)20 ; b)12
PAINEL SOLAR TERMODINÂMICO
Material - Alumínio Anodizado Solar Coat
Dimensões (L x A x E) mm2000 x 800 x 20
Peso Kg. 8
Pressão Max de Trabalho Bar12
Temp. Máx. de Exposição °C -40 | 120
BLOCO TERMODINÂMICO
Pot. Absorvida (Méd/Max) W350 | 600
Pot. Térmica (Méd/Max)W1250 | 2100
Potência Apoio Elétrico W1500
Fluido Frigorigéneo / Qt. (2) -/gR134a / 1300
Material da Tubagem -Cobre (DHP ISO1337)
Linha Liq. | Asp. Pol.1/4” | 3/8”
AlimentaçãoV / Hz220-240 / Monofásico / 50 ou 60 (3)
Fusivel (Geral | Resistência) A10 | 10
Temperaturas Funcionamento°C-5 | 45
PERFORMANCE (4)200l250i300i200ix250ix300ix
Perfil de Carga -L XLXLLXLXL
Coeficiente dePerformance (COP) Ar 14°C-3.63.83.73.63.83.7
Classe Eficiência Energética Ar 14°C-A++A+A+A++A+A+
Eficiência Energética Ar 14°C-154155151154155151
Consumo Energético Anual Ar 14°CKWh/ano66410781116641078111
Quantidade de água útil a 40°CL247349389240342382
Temperatura de Fábrica°C535353535353
Potência Sonora InteriordB474747474747
(1) - a) Circuito Primário (Te=90 °C; Ts=80 °C); Circuito de Águas Sanitárias (Te=10°C; Ts-=60°C) | b) Circuito Primário (Te=70°C; Ts=60°C); Circuito de Águas Sanitárias (Te=10°C; Ts=60°C)
(2) - A quantidade de fluido deve ser verificada pelo instalador. Em certos casos é necessário ajustar a quantidade de fluído, por forma a garantir o correto funcionamento do sistema.
(3) - A frequência 60 Hz apenas está disponivel sob encomenda
(4) - De acordo com EN16147, Regulamento Delegado (EU) Nº812/2013 e Regulamento Delegado (EU) Nº814/2013.

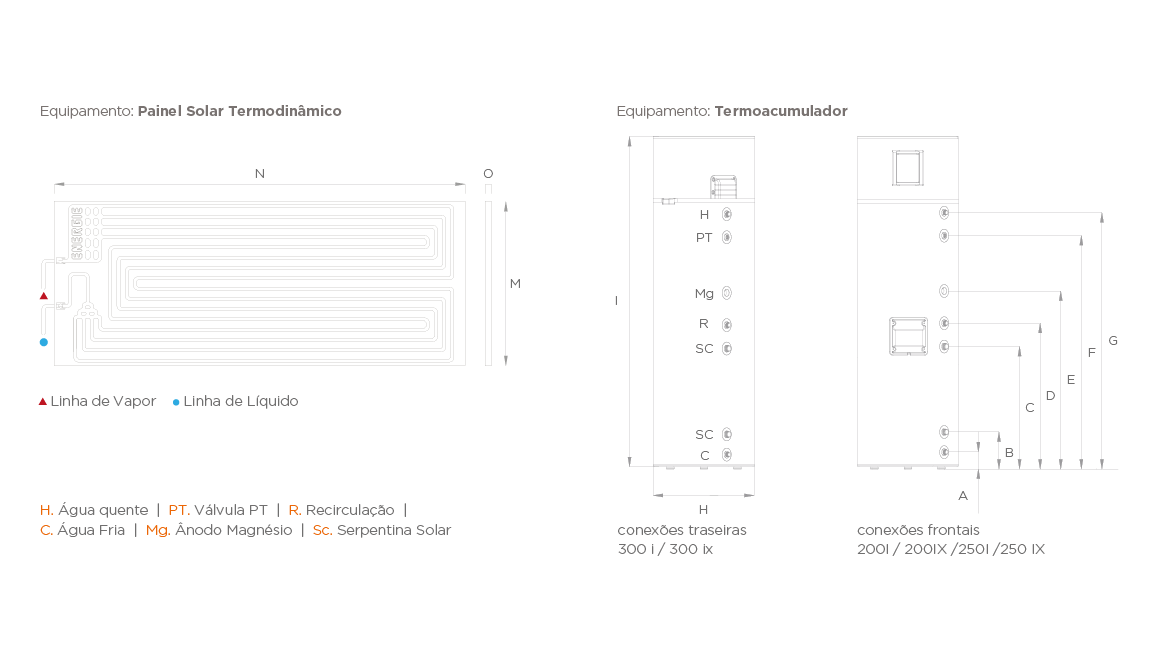

DIMENSÕES (mm)200i250i300i200ix250ix300ix
A999910799131107
B---215231236
C---706435636
D820840787820690787
E940102510969408401096
F104413431187104412051187
G118014751330118013251330
H580580650580580650
I161519151775161519151775
M800
N2000
O20
