Pompe à chaleur solaire thermodynamique de dernière génération, spécialement conçue pour la production d’eau chaude sanitaire.
La solution idéale pour les appartements ou les petits espaces, compatible avec une installation dans des armoires de 60×60 cm, grâce à l’intégration du bloc thermodynamique sur le dessus de l’équipement, une solution peu encombrante qui facilite l’installation.
Le ECOTOP est disponible en capacités de 200 à 300 litres. Version avec 1 panneau solaire thermodynamique et ballons d’eau chaude en Acier inoxydable 444 ou Duplex 2205, avec ou sans serpentin supplémentaire.

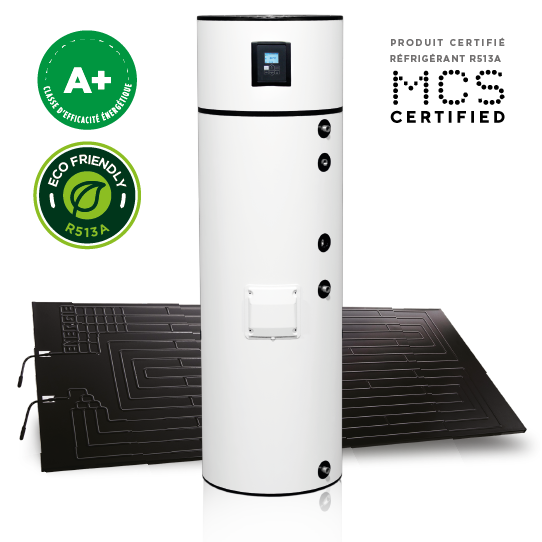

Le système est composé d’une unité intérieure, le ballon d’eau chaude et d’une unité extérieure, le panneau solaire thermodynamique.
De l’eau chaude jusqu’à 55°C, 24h/24, avec une efficacité maximale.
Testé et certifié selon les normes européennes les plus rigoureuses, l’équipement a obtenu un extraordinaire coefficient de performance de 3,9 selon la norme EN16147. Les tests ont été effectués sans irradiation solaire, sans vent et sans pluie. Pour améliorer encore plus les performances réelles de fonctionnement, nous conseillons d’installer le panneau solaire thermodynamique vers le sud (vers le nord dans l’hémisphère sud), l’est ou l’ouest. Verticalement ou horizontalement sur un mur, un toit, un toit plat, mais toujours en position de paysage.
Le panneau solaire thermodynamique est fabriqué en aluminium anodisé avec une finition spéciale Solokote qui lui assure robustesse et longévité face à la corrosion, en particulier lorsqu’il est exposé à des environnements salins et/ou agressifs. Cette caractéristique technique innovante permet à ENERGIE d’offrir une garantie de 10 ans contre la corrosion, assurant ainsi la tranquillité d’esprit de l’utilisateur final.
Le rendement élevé du chauffe-eau est obtenu grâce à l’utilisation d’une mousse de polyuréthane à haute densité qui assure un faible taux de perte de chaleur, capable de maintenir l’eau chaude pendant plusieurs jours d’affilée même si l’unité est éteinte.
L’unité intérieure de l’équipement est dotée d’une ballon en acier inoxydable, ainsi que d’un condenseur externe. Isolation en polyuréthane injecté de haute densité avec protection cathodique. Le bloc thermodynamique est équipé d’un compresseur de dernière génération, avec l’une des plus faibles consommations électriques du marché.

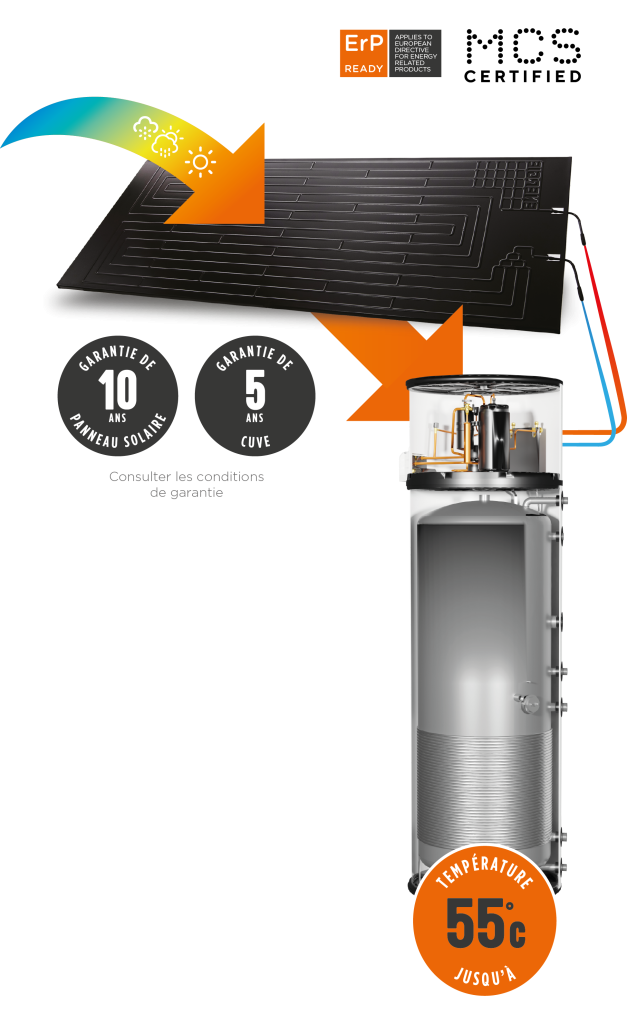

L’évaporation du fluide qui circule dans le circuit fermé se produit dans le panneau solaire en captant la chaleur du soleil, du vent, de la pluie et de l’air environnant par convection naturelle. Le gaz chauffé se dirige ensuite vers le compresseur, qui va le comprimer en augmentant sa pression et sa température. Il passe ensuite dans l’échangeur de chaleur (condenseur) où il se condense en libérant la chaleur dans l’eau. Le fluide passe ensuite par un détendeur qui fait baisser sa pression et sa température à des valeurs inférieures à zéro. Ensuite, il retourne au panneau solaire thermodynamique et le cycle se répète à nouveau.
Avec PV Smart Grid Ready, le Système Solaire ENERGIE absorbe l’énergie supplémentaire générée par les Panneaux Solaires PV, l’Énergie Éolienne ou les Petites Centrales Hydroélectriques en stockant dans l’eau ce qui serait de l’énergie perdue, ce qui vous permet d’économiser encore plus.
Tout système solaire thermodynamique à l’intérieur ne possède qu’un élément mécanique avec une consommation électrique. Cet élément est un compresseur à basse consommation super efficace. Étant donné que la capacité de captage de chaleur de l’environnement est primairement assurée par la radiation solaire, elle devient supérieure à tout autre équipement se destinant à la même fin, donc l’économie est maximale. La maintenance du système est pratiquement nulle et la longévité très élevée.
DONNÉES TECHNIQUES | 200I | 250I | 300I | 200IX | 250IX | 300IX | ||
---|---|---|---|---|---|---|---|---|
Poids | Kg. | 60 | 68 | 71 | 63 | 71 | 74 | |
Volume | L | 200 | 250 | 300 | 195 | 245 | 295 | |
Matériau Thermoaccumulateur | - | Acier Inoxydable | ||||||
Protection cathodique | - | Anode Mg (1”1/4) | ||||||
Raccords hydrauliques | Eau - Entrée et Sortie | Pol. | 3/4” | 3/4” | 3/4” | 3/4” | 3/4” | 3/4” |
Valve PT | 1/2” | 1/2” | 1/2” | 1/2” | 1/2” | 1/2” | ||
Recirculation | 3/4” | 3/4” | 3/4” | 3/4” | 3/4” | 3/4” | ||
Serpentin | Entrée et Sortie | - | - | - | 1" | 1" | 1" | ||
Isolation | - | Polyuréthane Haute Densité 50mm | ||||||
Pression maximum | Bar | 7 | 7 | 7 | 7 | 7 | 7 | |
Température maximum | °C | 80 | 80 | 80 | 80 | 80 | 80 | |
Pertes thermiques (EN12897) | kWh/24h | 0.99 | 01.01 | 1.17 | 0.99 | 01.01 | 1.17 | |
Puissance Thermique Serpentin (1) | kW | Non Applicable | Non Applicable | Non Applicable | a)20 ; b)12 | a)20 ; b)12 | a)20 ; b)12 | |
PANNEAU SOLAIRE THERMODYNAMIQUE | ||||||||
Material | - | Aluminium anodisé solarcoat | ||||||
Dimensions (L x H x P) | mm | 2000 x 800 x 20 | ||||||
Poids | Kg. | 8 | ||||||
Pression Maximale de Service | Bar | 12 | ||||||
Température Maximale d’Exposition | °C | -40 | 120 | ||||||
BLOC THERMODYNAMIQUE | ||||||||
Puiss. absorbée (Moy./Max.) | W | 350 | 600 | ||||||
Puiss. Thermique (Moy./Max.) | W | 1250 | 2100 | ||||||
Puissance Appoin Électrique | W | 1500 | ||||||
Fluide réfrigérant / Qté.(2) | -/g | R513a / 1300 | ||||||
Matériau de tuyauterie | - | Cuivre (DHP ISO1337) | ||||||
Ligne Liq. | Asp. | Pol. | 1/4” | 3/8” | ||||||
Alimentation | V / Hz | 220-240 / Monophasé / 50 ou 60 (3) | ||||||
Fusible (Général | Résistance) | A | 10 | 10 | ||||||
PERFORMANCE (4) | 200I | 250I | 300I | 200IX | 250IX | 300IX | ||
Profil de Charge | - | L | XL | XL | L | XL | XL | |
Coefficient de Performance (COP) | - | 3.7 | 3.8 | 3.9 | 3.7 | 3.8 | 3.9 | |
Classe efficacité énergétique | - | A++ | A+ | A++ | A++ | A+ | A++ | |
Efficacité énergétique | - | 154 | 158 | 162 | 154 | 158 | 162 | |
Consommation énergétique annuelle | KWh/an | 664 | 1060 | 1037 | 664 | 1060 | 1037 | |
Quantité d'eau utile à 40°C | L | 261 | 349 | 363 | 256 | 344 | 358 | |
Température d’usine | °C | 54 | 54 | 54 | 54 | 54 | 54 | |
Niveau sonore intérieur | dB | 47 | 47 | 47 | 47 | 47 | 47 | |
(1) – a) Circuit primaire (Te = 90 °C ; Ts = 80 °C) ; Circuit d’eau chaude sanitaire (Te = 10 °C ; Ts = 60 °C) | b) Circuit primaire (Te = 70 °C ; Ts = 60 °C) ; Circuit d’eau chaude sanitaire (Te = 10 °C ; Ts = 60 °C (2) – La quantité de fluide doit être vérifiée par l’installateur. Dans certains cas, un ajustement peut être nécessaire afin de garantir le bon fonctionnement du système. (3) – La fréquence de 60 Hz est disponible uniquement sur demande. (4) – Conformément à la norme EN 16147, au Règlement délégué (UE) n°812/2013 et au Règlement délégué (UE) n°814/2013. |
||||||||
DIMENSIONS mm | 200I | 250I | 300I | 200IX | 250IX | 300IX | ||
A | 131 | 131 | 102 | 131 | 131 | 102 | ||
B | - | - | - | 231 | 231 | 231 | ||
C | - | - | - | 690 | 690 | 631 | ||
D | - | 840 | 840 | - | 850 | 850 | ||
E | - | - | - | - | - | - | ||
F | 905 | 1205 | 1060 | 905 | 1205 | 1060 | ||
G | 1030 | 1325 | 1185 | 1030 | 1325 | 1185 | ||
H | 580 | 580 | 650 | 580 | 580 | 650 | ||
I | 1623 | 1923 | 1783 | 1623 | 1923 | 1383 | ||
M | 800 | |||||||
N | 2000 | |||||||
O | 20 |
